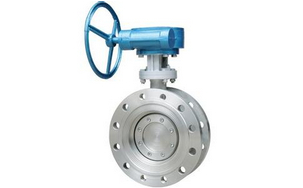

法兰式硬密封蝶阀,多层次金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，耐腐蚀性，使用寿命长，本阀双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
法兰式硬密封蝶阀,多层次金属硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，密封功能。
2、阀体不锈钢制作，具有金属硬密封和弹性密封的双重优点，在低温和高温的情况下，均有密封性能,耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
采用标准设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
法兰式硬密封蝶阀,多层次金属硬密封蝶阀技术参数
| 公称通径 |
DN（mm） |
50～1200 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
| 适用温度 |
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ |
主要零件材质
| 零件名称 |
材料 |
| 阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 |
不锈钢、聚内脂、抗磨材料 |
| 阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 |
柔性石墨 |
法兰式硬密封蝶阀,多层次金属硬密封蝶阀相关产品尺寸图:
