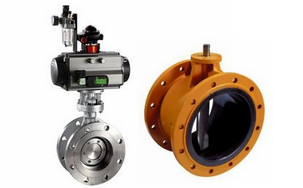

气动法兰式蝶阀_气动(软密封,硬密封)法兰式蝶阀可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

气动法兰式蝶阀特点
1、本阀采用双偏心结构，密封性能可靠。
2、密封副材料选用不锈钢和丁耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

气动执行器

采用GTD系列ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步。

技术参数和性能

GTD/ATD气动执行器技术参数		D641X气动法兰式蝶阀阀体参数
类 型	双作用活塞式、弹簧复位式	公称通径	DN40～500mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳钢、304/316/316L不锈钢
	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、不锈钢
工作温度	常温型：-20℃～80℃（丁jing橡胶O型圈）	阀板材质	球墨铸铁、304/316/316L不锈钢 、尼龙
	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	EPDM、NBR、耐磨橡胶
动作范围	0～90°±5°	结构形式	中线型、无销型
接口螺纹	GTD40～GTD83 G1/8″	温度	EPDM≤105℃；NBR≤68℃
	GTD110～GTD350/ATD50～200 G1/4″	适用介质	水、空气、天然气
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	用途广、整体造价低、流量大、流阻小

气动法兰式蝶阀相关尺寸图:

气动硬密封蝶阀相关尺寸图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
