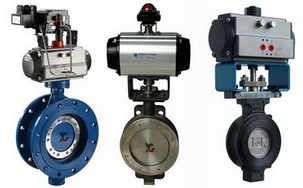

气动硬密封蝶阀,双偏心双向压金属密封蝶阀该阀结构合理.密封严密可靠、流阻小、压差低、驱动灵活省力。符合GB12238-89《法兰和对夹连接蝶阀》和JBIT8527-1997《金属密封蝶阀》标准.并参照美国ANSIIAWWAC504标准。双偏心，即轴向偏心，阀轴中心线不在阀板密封面上;
径向偏心:阔轴中心线不在阀门通道的中心线上.阀板采用双平板析架式多流道结构，各流道水流能够互相制衡，避免阀板出现颤抖现象。确保阀门的稳固性。几何结构.当打开阀门时.只要阀轴稍微旋转.阀板即全部脱离阀座.减少了摩擦力，使开启力矩呈现状态，密封严实可靠。经久耐用.广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

产品特点：
1、硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重，无论在低温和高温的情况下，均可密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用D507mo，STL密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度好，过流面积大，流阻小。

气动硬密封蝶阀,双偏心双向压金属密封蝶阀特点
1、蝶阀为双向承压，双向金属密封，结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密
封面不易损坏，提高阀门的使用寿命。
2、操作扭矩较小，转90度启闭，轻使迅速。
3、流阻小，好的水力特性，流量特性近似倾斜直线.节能好，双向密封对水流无方向要求。
4、密封可靠。
5、阀板采用符合流体力学性能的双平板析架式多流道设计。

制造标准

标准所属国家	制造标准	法兰标准	结构长度标准	检验标准
中国	JB/T8527-97	GB9113-2000	GB12221-89	GB/T13927-92
美国	ANSI16.34	ANSI 16.5a MSS-SP-44	API609 MSS-SP-67	API598-92
日本	JIS B2064	JIS B2212~2216	JIS B2002	JIS B2003

基本参数

公称通径	DN	50~2000
公称压力	PN	0.6	1.0	1.6	2.5	4.0
试验压力	壳体强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性介质等及粉尘颗粒物
适用温度	碳钢≤425℃ 不锈钢≤600℃ 耐温钢≤850℃
驱动形式	手柄、蜗轮、电动、气动

气动硬密封蝶阀,双偏心双向压金属密封蝶阀相关尺寸图:
