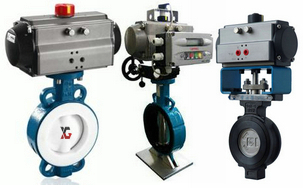

气动蝶阀,气动对夹式蝶阀执行器采用活塞式结构，具有力矩增大，转动灵活，结构简单，体积小重量轻等。气动对夹蝶阀阀体采用(中线、或三偏心金属密封、四氟密封、双偏心软密封)几种形式，气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响。气动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
气动对夹式蝶阀主要特点
1、设计、合理、结构独特，重量轻，启闭迅速。
2、密封件可以更换，密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀，使用寿命长等特点。
4、两截式阀杆无销连接，结构简单紧凑，维修方便。
5、阀座密封与靠背一体结构，减少阀座变形量。
6、阀杆轴向定位装置，增密封性、减少阀门扭矩。
7、可以任何位置安装，维修方便。
气动蝶阀,气动对夹式蝶阀设计标准
| 设计标准 |
GB/T12238-1989 |
| 法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 |
GB/T12221-1989 |
| 压力试验 |
GB/T13927-2000；JB/T9092-1999 |
技术参数
| 公称通径DN(mm) |
DN50～1000mm |
| 公称压力(MPa) |
PN1.0、1.6、2.5MPa |
| 阀体形式 |
直通铸造阀体 |
| 连接形式 |
法兰式、对夹式 |
| 阀芯形式 |
蝶板式 |
| 密封填料 |
柔性石墨、聚四氟乙烯 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的±2% |
| 控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
气动执行器参数
| 执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步。
零件材料
| 零件名称 |
主要材料 |
| 阀体 |
灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 |
各种橡胶、聚四氟 |
| 阀杆 |
2Cr13、不锈钢 |
| 填料 |
O型圈、柔性石墨O |
性能规范
| 公称通径 |
DN（mm） |
50～1000 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
| 驱动形式 |
气动传动 |
密封材料和适用温度
| 材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
| 英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
| 型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
| 高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
| 低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
| 适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
