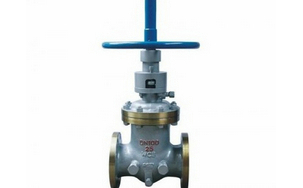

油密封闸阀产品介绍：

差压油密封闸阀结构原理，差压油密封楔式闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。 适合介质：油品、天然气等，广泛适用于石油化工，火力发电厂等油品、水蒸汽管路人作接通或截断管路中介质的启闭装置。

油密封闸阀,差压油密封闸阀特点：

结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。
密封面采用不锈钢和硬质合金，使用寿命长。
采用柔性石墨填料、密封可靠。操作轻便灵活。

油密封闸阀,差压油密封闸阀特点：

结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。

密封面采用不锈钢和硬质合金，使用寿命长。

采用柔性石墨填料、密封可靠。操作轻便灵活。

公称压力	产 品 型 号
1.6~16.0MPa 150~900Lb	CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y

油密封闸阀,差压油密封闸阀性能规范

压力等级		常温下压力试验（MPa）			适用温度（℃）	适用介质
		壳体试验	密封试验	上密封试验		抗硫型	基本型
公称压力 PN（MPa）	1.6	2.4	1.76	1.76	-29-121或按用户服务要求	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4
	6.4	9.6	7.04	7.04
	10.0	15.0	11.0	11.0
	16.0	24.0	17.6	17.6
磅级Lb	150	2.93	2.07	2.07
	300	7.58	5.52	5.52
	400	10.0	7.31	7.31
	600	15.0	11.03	11.03
	900	22.4	16.54	16.54

油密封闸阀,差压油密封闸阀主要零件材料

零件名称		阀体、阀盖	闸板	阀座	阀杆	阀杆螺母	密封面
材料	基本型	WCB	WCB+13Cr/STL	合金钢+13Cr	合金钢	铝青铜	聚四氟乙稀PTFE
	抗硫型	WCB抗硫处理	WCB+STL	合金钢+STL	318钢		增强聚四氟乙稀PTFE

油密封闸阀产品标准

通用阀门 法兰和对焊连接钢制闸阀 GB12234

法兰连接金属阀门的结构长度 GB12221

整体铸钢管法兰 JB/T79.1~97.4

天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599

钢制阀门一般要求 GB/T12224

通用阀门 供货要求 GB/T12252

阀门的检验与试验 JB/T9092

通用阀门 标志 GB/T12220

油密封闸阀,差压油密封闸阀外形及连接尺寸Main external and connecting dimensions

油密封闸阀主要外型尺寸及重量

公称压力 PN（MPa）	尺寸
	DN	50	65	80	100	125	150	200	250	300	350	400
1.6	L	250	265	280	300	325	350	400	450	500	550	600
	H	425	445	540	620	740	820	1050	1245	1475	1755	1930
	Kg	28	34	45	64	75	106	151	211	302	377	578
2.5	L	250	265	280	300	325	350	400	450	500	550	600
	H	425	445	540	620	740	810	1080	1282	1500	1820	2015
	D0	240	240	280	320	360	400	450	500	500	560	560
	Kg	34	38	51	74	98	117	196	226	354	490	558
4.0	L	250	280	310	350	400	450	550	650	750
	H	435	445	550	670	775	895	1100	1332	1530
	D0	280	280	320	360	400	400	450	500	560
	Kg	38	45	66	89	117	147	242	340	453
6.4	L	250	280	310	350	400	450	550	650	750
	H	438	475	555	670	772	895	1137	1332	1530
	D0	280	280	320	360	400	450	560	560	600
	Kg	45	53	77	112	158	223	317	377	410
10.0	L	250	280	310	350		450	550	650	750
	H	510	540	600	690		985	1085	1215	1365
	D0	280	280	320	360		450	560	600	650
	Kg	54	64	93	135		268	381	452	493
16.0	L	300	340	390	450		600	750	850	950
	H	467	660	680	785		985	1190	1395	1595
	D0	320	360	360	450		500	560	600	650
	Kg	72	85	121	176		350	490	580	635
