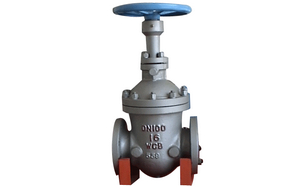

双闸板闸阀产品介绍：

Z42H型楔式双闸板闸阀–除具有弹性座封座封闸阀的优点之外．并可以较直观显示阀门开度．启闭迅速可靠，应用于消防及工业系统。安装于距地面位置。Z42H因闸板分为双闸板，所以闸板的弹性比Z41H单闸板闸阀要好些。

Z42H双闸板闸阀的主要零件材料如下：

阀体、阀盖：碳钢（铸钢）

阀杆：2Cr13碳钢

闸板：碳钢

阀杆螺母：铝铁青铜

填料：石墨石棉盘根

手轮：球墨铸铁

设计与制造 GB/T12234JB/T3595 结构长度 GB/T12221 法兰连接尺寸 GB9113JB/T79 检验与试验 JB/T3595JB/T9092 压力与温度基准 JB/T3595ANSIB16.34 双闸板闸阀产品性能规范 公称压力 100 强度试验 MPa 15.0 密封试验 11.0 上密封试验 11.0 气体密封试验 0.6 双闸板闸阀主要零件材料及使用范围 产品型号 Z42Y-100Z942Y-100 Z42Y-100VZ942Y-100V 阀体 WCB WC6/WC9 阀盖 WCB 12Cr1MoV 阀杆 38CrMoAlA 25Cr2MoV 闸板 25/WCB WC6/WC9 万向顶 38CrMoAlA 38CrMoAlA 螺栓 B7 25Cr2MoV 适用介质 水，汽，油品等 水，汽，油品等 工作温度 425℃ 550/590℃ 双闸板闸阀主要连接尺寸，外形尺寸及重量 Z42H-100Z42Y-100 Z42H-100VZ42Y-100V型 公称压力 PN(MPa) 公称通径 连接尺寸mm 外形尺寸mm 重量 Kg D D1 D2 D6 b F1 f Z-d L W H 10 100 265 210 172 150 38 4．5 3 8-30 350 360 575 88 125 310 250 210 176 42 4．5 3 8-34 400 400 725 168 150 350 290 250 204 46 4．5 3 12-34 450 500 758 235 200 430 360 312 260 54 4．5 3 12-41 550 600 898 338 225 470 400 352 287 56 4．5 3 12-41 650 600 1028 521 250 500 430 382 313 60 4．5 3 12-41 650 640 1049 558 300 585 500 442 364 70 4．5 4 16-48 750 540 1208 686

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
