铬钼钢闸阀产品介绍：

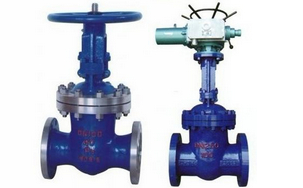

Z41Y法兰闸阀温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀：可手动或配电动装置、法兰连接、明杆楔式刚性单闸板。阀座密封面材料为硬质合金，压力范围：压力1.6MPa~16.0MPa(PN16I~PN160I)；口径：DN15~DN600。

铬钼钢闸阀主要性能参数

型号	公称压力	适用温度/℃	适用介质
Z41Y-16I	1.6MPa	≤550	水、蒸汽、油品、非腐蚀性介质
Z41Y-25I	2.5MPa
Z41Y-40I	4.0MPa
Z41Y-64I	6.4MPa
Z41Y-100I	10.0MPa
Z41Y-160I	16.0MPa

产品各部件材料表：
Z41Y铬钼钢闸阀零部件材料比对：

型号材料	阀体、阀盖、闸板	阀杆	密封面	填料
Z41Y	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41H	铬镍钼钛钢	铬镍钼钛钢	铬不锈钢

Z41Y铬钼钢闸阀外形及结构尺寸：

DN口径	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	21/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	181
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272
