高压闸阀
更新时间：2023/2/23　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！
提供全套工程阀门解决方案，高压闸阀售前、售中、售后专业服务。

产品名称： 高压闸阀 产品型号： Z41H/Z61Y/Z961Y
驱动方式： 手动,电动,气动,伞齿轮 连接形式： 法兰，焊接
结构形式： 楔式 密封结构： 硬密封
压力范围： 1.6-32Mpa 公称通径： DN15-600
常用材质： WCB,铬钼钢,不锈钢,合金钢等 铭牌： 雄工品牌

产品说明 相关产品 订货流程

高压闸阀产品介绍：

高温高压闸阀适用于公称压力 PN16～32 MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中, 切断或接通管路介质。适用介质为：水.油品.蒸汽等。操作方式有：手动、齿轮传动、电动等。

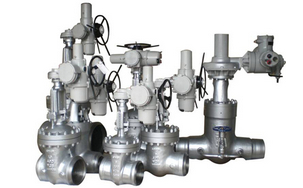

高压闸阀,高温高压闸阀实物图片：

高压闸阀,高温高压闸阀高清图片

高压闸阀,高温高压闸阀高清图片

电动高压闸阀,电动高温高压闸阀高清图片

对接焊端

高压闸阀,高温高压闸阀产品型号

GB1224
ANSI B16.25

Z61Y - 200

Z 61Y – P54/100V

Z61Y - 200

Z 61Y - P54/140V

Z61Y - 250

Z 61Y - P54/170V

Z61Y - 320

Z 61Y - P57/170V

高压闸阀,高温高压闸阀性能规范


型号

公称压力
PN (MPa )

试验压力 (MPa )

适用温度 ( ℃ )

适用介质

强度试验

密封试验

Z 61Y - 160

16.0

24

17.6

425

水
蒸汽
油品

Z 61Y - 200

20.0

30

22

Z 61Y - 250

25.0

37.5

27.5

Z 61Y - 320

32.0

48

35.2

Z 61Y – P54/100V

P54/100V

30

11

540

Z 61Y - P54/140V

P54/140V

40

15.4

Z 61Y - P54/170V

P54/170V

48

19

Z 61Y - P57/170V

P57/170V

63

19

570

高压闸阀,高温高压闸阀标准与规范

设计与制造

结构长度

压力 – 温度等级

试验标准

E101
JB/T3595
DL/T531

E101
JB2766
GB/T15188.1

E101
JB/T3595

E101
JB/T9092

高压闸阀,高温高压闸阀主要零件材料

零件材料

材料牌号

阀　体

WCB　A105

WC6　12Cr1MoV

WC9　12Cr1MoV

阀　盖

WCB　A105

WC6　12Cr1MoV

WC9　12Cr1MoV

阀　瓣

WCB　A105

WC6　25Cr2MoV

WC9　25Cr2MoV

阀　杆

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

阀　座

25 + STL

304

304

密封环 ( 垫 片 )

增强柔性石墨 / 软钢

填　　料

增强柔性石墨

阀 杆 螺 母

ZCuAl10Fe3 / D2

高压闸阀,高温高压闸阀主要外形尺寸结构及重量：

高压闸阀,高温高压闸阀尺寸结构图

公称压力
PN (MPa)

公称通径
DN (mm )

尺　　　　　　寸 ( mm )

重 量
( Kg )

L

D

L1

d

H

Do

16.0

15

90

23

10

13

182

118

6

20

110

29

11

18

210

130

10

25

120

35

12

23

235

150

13

32

130

43

14

28

258

166

15

40

150

49

15

36

285

180

23

50

170

61

16

45

338

180

35

20.0

15

90

23

10

13

182

118

6

20

110

29

11

18

210

130

10

25

120

35

12

23

235

150

13

32

130

43

14

28

258

166

16

40

150

49

15

36

285

180

25

50

170

61

16

45

338

180

37

25.0

15

90

23

10

13

182

118

6

20

110

29

11

18

210

130

10

25

120

35

12

23

235

150

13

32

130

43

14

28

258

166

16

40

150

49

15

36

285

180

27

50

170

61

16

45

338

180

40

Z960Y、Z961Y电动高温高压闸阀主要外形尺寸及重量


公称压力
PN (MPa)

公称通径
DN (mm )

尺　　　　　　　寸 ( mm )

重 量
( Kg )

d

L

H

L1

L2

25.0

50

43

216

840

363

197

103

65

57

254

915

363

197

110

80

67

305

950

363

197

135

100

84

406

1164

437

277

234

125

100

483

1402

437

277

343

150

125

700

1129

/

/

450

175

150

711

1650

457

309

638

225

200

864

1650

554

309

654

300

280

1067

2106

764

398

1973

32.0

100

96

533

1236

437

277

234

125

118

610

1403

437

277

315

150

148

762

1403

526

383

672

175

148

762

1650

554

309

684

225

222

1041

1650

554

309

696

350

350

1250

2255

554

/

2605

P54/100V

175

148

762

1650

554

309

683

225

222

1041

1650

554

309

704

250

222

1041

1795

554

309

1214

300

294

1254

2080

554

309

2125

P54/140V

125

136

600

1115

/

/

/

175

175

750

1205

/

/

/

225

217

850

1490

/

/

/

P54/170V

125

98

630

1230

437

277

312

225

186

1060

1680

554

309

1404

300

278

1397

2265

764

/

2834

350

338

1550

2536

715

/

5591

P57/170V

125

124

600

1115

/

/

/

175

163

750

1205

/

/

/

225

201

850

1490

/

/

/
