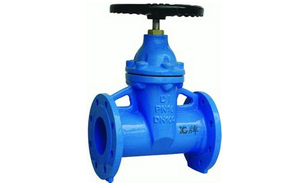

德标闸阀产品概述：
DIN3202-F4/F5/F7德标闸阀适用于液、气、水介质管路和设备，作为接通和断流之用。该阀流体阻力和启闭所需力矩小，不受节制的流向限制，形体比较简单，工艺性较好。因此使用范围很广，广泛应用于食品、药类、 给排水工程、建筑、消防等领域。
德标闸阀设计标准：DIN3352
德标闸阀结构长度：DIN3202
德标闸阀连接法兰：DIN2543-2545
德标闸阀实验和检验：DIN3230

德标闸阀尺寸结构图：

德标软密封闸阀零件材质：
1、阀体：GGG50；
2、阀瓣：GGG50+EPDM、GGG50+NBR；
3、阀瓣螺母：Brass；
4、阀杆：AISI 420；
5、垫片：EPDM/NBR；
6、阀盖：GGG50；
德标软密封闸阀可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

型号 DN	结构长度 L-mm	中心高 h-mm	手轮直径 D-mm	公称直径 a-mm	法兰直径 d-mm	孔中心距 c-mm	孔数及孔径 x-n	法兰厚度（含水线） T-mm	凸台高度 f-mm	凸台外径 g-mm	公称压力
50	150	241	138	50	158	125	4-Φ18	16.5	2	99	PN16
65	170	270	173	65	180	145	4-Φ18	17	2	118
80	180	292	173	80	196	160	8-Φ18	19	3	132
100	190	333	200	100	215	180	8-Φ18	20	3	156
125	200	384	230	125	250	210	8-Φ18	20	3	184
150	210	420	230	150	280	240	8-Φ23	20	3	211
200	230	512	270	200	336	295	12-Φ23	21	3	266
250	250	602	350	250	405	355	12-Φ26	25	3	319
300	270	705	350	300	460	410	12-Φ26	28	4	370
350	290	782	450	350	520	470	16-Φ26	28	4	430
400	310	880	480	400	580	525	16-Φ30	28	4	475
500	350	1055	600	500	715	650	20-Φ34	29	4	580
600	390	1260	600	600	840	770	20-Φ40	38	4	680
