穿透式插板阀产品概述：

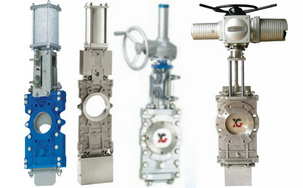

可配(气动,电动,伞齿轮)穿透式刀闸阀适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

穿透式插板阀性能：

是一种闸板与阀座紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构 。气动穿透式不锈钢插板阀是具有jing密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。根据客户要求可配电磁阀、限位开关、过滤器等。

穿透式插板阀产品特点：

1、阀门采用整体式设计，流体阻力小，操作灵活方便。

2、穿透式插板阀螺杆传动采用双平面轴承设计，使得传动摩擦力减少，从而阀门开启轻便顺畅。

3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。

4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。

5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。

6、介质适应范围广：良好的密封性能和经济实用性，操作可手动、气动、电动，实用范围非常广。

穿透式插板阀设计标准

法兰标准

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

强度及密封试验标准

JB/T 9092 -1999

硬度密封等级

MSS SP 81-2001 40ml/inch压力-温度额定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

结构长度标准

MSS SP 81-2001

GB/T 12221-2005 J16
