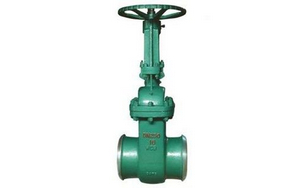

真空闸阀用途及特点概述:

真空隔离闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

由闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用，比普通闸阀的气密封性能更好。该阀门适用于工作温度≤425℃(铬钼钢材NKZ44Y型为≤550℃)，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

真空闸阀,真空隔离闸阀参数：

公称通径：DN50-DN800
公称压力：1.6Mpa-10Mpa
适用温度：≤550℃
适用介质：水、蒸汽、空气
阀体材质：铸钢、碳钢、铬钼钢
连接方式：法兰连接
设计制造：GB12234
结构长度：GB12221
法兰标准：GB9113；JB79
检查试验：GB/T13927；HG/T9092

真空闸阀,真空隔离闸阀特性：

①设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能；
②选材，符合相关标准，材料质量可靠；
③密封副配对合理，提高了密封性能，使用寿命长；
④启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能；
⑤阀杆经调质表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性；
⑥法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。

真空闸阀,真空隔离闸阀尺寸结构图：

真空隔离闸阀主要连接外形和尺寸

单位：mm

通径	50	65	80	100	125	150	200	250	300	350	400	450	500
L	250	270	280	300	325	350	400	450	500	550	600	650	700
H	345	395	425	510	570	725	820	890	1070	1320	1450	1560	1720

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
真空闸阀适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。
