暗杆楔式闸阀密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

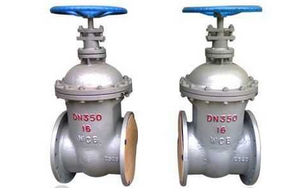

Z45H暗杆楔式闸阀实物图片

性能：

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10C Z45W-10P Z45T-10C	1.0	1.1	1.5	-29~425℃	水、蒸汽、油品
Z45H-16C Z45W-16P Z45T-16C	1.6	1.76	2.4

Z45H暗杆楔式闸阀的主要材料：

型号	阀体、阀盖、闸板	密封圈	阀 杆	填 料
Z45H-10C Z45W-10P Z45T-10C	碳钢、不锈钢	不锈钢 黄铜	不锈钢、铜	柔性石墨环 浸油石棉盘根
Z45T-16C Z45W-16P Z45H-16C

Z45H暗杆楔式闸阀主要外形尺寸：

口 径 DN（mm)	Z45H-10C				Z45H-16C
	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	178	160	300	180	250	355	240	180
65	190	180	340	180	270	375	240	180
80	203	195	360	200	280	435	280	200
100	229	215	400	200	300	500	320	200
125	254	245	500	240	325	615	360	240
150	267	280	550	240	350	675	360	240
200	292	335	620	320	400	750	400	320
250	330	390	700	320	450	970	450	320
300	356	440	800	400	500	1145	560	400
350	381	500	950	400	550	-	-	400
400	406	565	1050	500	600	-	-	500
450	432	615	1175	500	650	-	-	500
500	457	670	1410	720	700	-	-	720
600	508	780	1550	720	800	-	-	720
700	610	895	1800	800	900	-	-	800
800	660	1010	2170	-	-	-	-	-
900	711	1110	2300	-	-	-	-	-
1000	811	1220	2600	-	-	-	-	-
1200	1015	1450	-	-	-	-	-	-

暗杆楔式闸阀尺寸图:
