产品描述:

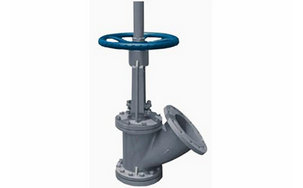

平底放料阀Y型及角式两种结构形式,根据实际工况的需要,放料口的形式设计有带管接及平底两种,阀体内腔装有耐冲刷、耐腐蚀的护板,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对其整体进行化学镀Ni.P处理,使表面硬度达到HRC60—62,有耐磨、耐腐蚀的。阀座密封面与阀瓣密封面均堆焊有司太立硬质合金,密封副采用线密封,保证密封,密封的可靠性,并可防止结疤。阀门设有防转机构,保证阀杆在开启和关闭时只做直线运动,不做回转运动。
阀门驱动方式有:手动、电动、气动、齿轮传动。
使用范围
制纸、医药、染料化工、氧化铝浆料等
平底放料阀技术规范
1、设计制造按:ASME B16.34、GB/T12235
2、法兰尺寸按:ASME 816.5、GB/T9112
3、检验标准:API 598、GB/T13927
平底放料阀,Y型接管放料阀FB45Y/FB645Y又称进料阀和料浆阀,具有操作方便、运动灵活可靠、阀瓣装配维修简单、密封结构合理、密封圈更换方便实用。平底放料阀FB45Y/FB645Y型号分别为手动和气动两种操作方式,材质有不锈钢和碳钢。
平底放料阀的结构特点:
1、有内开式及外开式二类。
2、有料槽结疤的推挤功能。
3、有耐磨、耐冲刷、防结垢、结疤的特性。
4、适应槽壁对焊和折卸交换功能。
5、有手动、齿轮动、气动、电动等传动装置公司的双套密封设计,更加保证了密封性能可靠良好。
平底放料阀的零部件材料选用参数:
阀体和阀盖:铸钢(WCB)、不锈钢(CF8、CF3、CF8M、CF3M)
阀杆及内件:2Cr13 304ss 316ss 316lss 1Cr18Ni9Ti 0Cr18Ni9
中部密封垫:304+石墨、304+PTFE、316+PTFE、316L+PTFE
手轮或伞齿轮:齿轮碳钢、手轮:马钢
操作方式的选择:
手动(手轮,齿轮)、电动、气动、液动
平底放料阀结构尺寸参考:
DN/in
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
驱动方式
|
手动
|
手动
|
手动
|
手动
|
手动
|
齿动
|
齿动
|
齿动
|
手动
|
L
|
155
|
215
|
235
|
275
|
335
|
400
|
500
|
590
|
254
|
DO
|
250
|
250
|
250
|
320
|
360
|
450
|
600
|
600
|
305
|
H
|
490
|
490
|
632
|
668
|
925
|
1145
|
1365
|
1390
|
90
|
φX
|
635
|
89
|
114
|
250
|
159
|
215
|
470
|
510
|
652
|
上阀门资料仅做参考,具体还需来电咨询。雄工阀门始终坚持质量保证,做好产品来回报用户。
