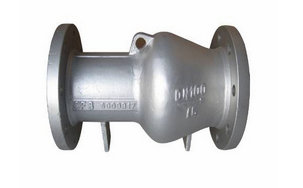

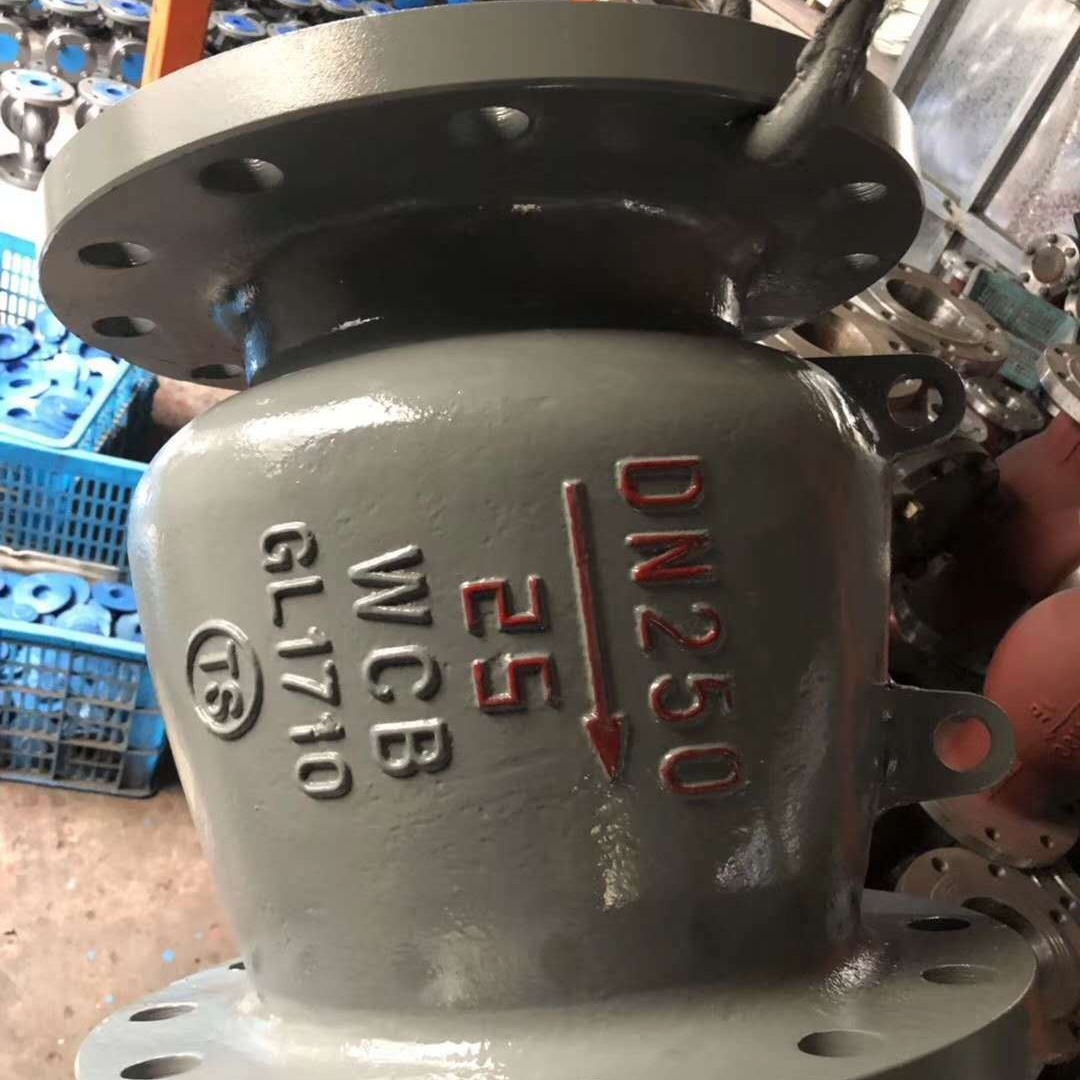

轴流式止回阀,贯流式止回阀产品介绍：
是按照API 6D和ASME B16.34设计的一种性能止回阀，广泛运用在管道系统中防止液体倒流危害，保护机械设备，既具备一般止回阀的功能特性，又减轻水锤危害、降低噪声、减小压降和快速反应等。
产品描述轴流式止回阀具有轴流式对称结构及流线型流道，压力损失非常小，零泄漏的要求，同时还具有启闭无冲击、免维护及安装简单等，适合各类气体、液体介质，并已任意的方式安装。
轴流式止回阀,贯流式止回阀设计特色
文丘里型通道，降低压降
弹簧保护，无碰撞
低噪声，很小水锤危害
软密封，二次密封
硬密封，防火设计
全系列提供吊耳和支脚
阀门无介质外漏可能
轴流式止回阀,贯流式止回阀特点:
1、产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
2、阀体，阀瓣，尾椎设计成流线型通道，流体性能，限度减少流阻和压力。
3、运用高性能弹簧材料HT/INCONELX-750，耐腐性能，抗氧化机械性能，确保弹簧长期工作情况下，运行状态。
4、静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5、开启与关闭反应迅速，可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6、结构紧凑，方便安装，垂直，水平安装都可。
7、阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。
8、阀门的压力范围比较广。
轴流式止回阀,贯流式止回阀特点
◆启闭无冲击，静音
◆非常低的开启压力及压力损失，低能耗
◆低压和高压都关闭严密，零泄漏
◆一体式阀体，长期可靠运行，免维护
◆结构紧凑，可水平、垂直及任意角度安装，安装简单
◆可根据用户的要求，特殊设计、制造
轴流式止回阀,贯流式止回阀技术参数：
| 设计标准 |
API 6D 、ASME B16.34 |
| 结构长度 |
ASME B16.10 |
| 连接端 |
ASME B16.5、ASME B16.25、GB 9113、GB 12224 |
| 试验标准 |
API 598、ISO 5208、JB/T9092、GB/T13927 |
| 操作方式 |
阀瓣靠介质力自动启闭 |
| 使用领域 |
水、蒸汽、石油、天然气等 |
| 其他备注1 |
阀座、阀瓣密封面堆焊硬质合金，阀门的耐冲刷能力，延长阀门使用寿命 |
| 其他备注2 |
流线型流道，介质不绕流，阀门流阻小，节省能源 |
| 其他备注3 |
适用于管道或装置中防止介质倒流 |
| 其他备注4 |
采用浮动的阀瓣结构，能自动补偿因安装和使用中磨损所引起的误差，保证密封面紧密贴合，提高了密封性能。 |
| 其他备注5 |
启闭行程短，并能自动复位无冲击，在较小的流速下，阀门即可全开，关闭时间短 |
国标轴流式止回阀,贯流式止回阀主要零件材质及参数
产品材料 |
WCB系列 |
304系列 |
304L系列 |
316系列 |
316L系列 |
321系列 |
主要零件材料 |
阀体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
支架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
弹簧 |
304 |
304 |
316 |
316 |
316L |
316 |
阀瓣 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
适用工况 |
适用介质 |
水、油品、蒸汽 |
硝酸腐蚀性介质 |
醋酸腐蚀性介质 |
适用温度 |
-29～425℃ |
-28～300℃ |
应用规范 |
设计制造按 |
GB/T12235 |
法兰尺寸按 |
HG 20592 |
检验试验按 |
JB/T 9092 |
公称压力 |
1.0～1.6MPa |
美标 轴流式止回阀,贯流式止回阀主要零件材质及参数
产品材料 |
WCB系列 |
304系列 |
304L系列 |
316系列 |
316L系列 |
321系列 |
主要零件材料 |
阀体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
支架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
弹簧 |
304 |
304 |
316 |
316 |
316L |
316 |
阀瓣 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
0Cr18Ni10Ti |
适用工况 |
适用介质 |
水、油品、蒸汽 |
硝酸腐蚀性介质 |
醋酸腐蚀性介质 |
适用温度 |
-29～425℃ |
-28～300℃ |
应用规范 |
设计制造按 |
API 600 |
法兰尺寸按 |
ANSI B16.5 |
检验试验按 |
API 598 |
公称压力 |
150LB～900LB |
