涡轮球阀,Q341F蜗轮传动球阀概述：
蜗轮球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

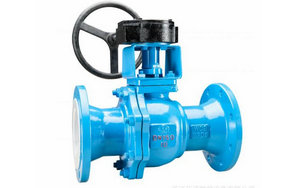

涡轮球阀,Q341F蜗轮传动球阀
阀体材质:WCB、CF8、CF8M、CF3、CF3M
涡轮球阀执行标准:
1.设计、制造按GB12237.89的规定。
2.连接端法兰尺寸和密封形式按GB9113.3~GB911311-89的规定。
3.结构长度按JB1686.75或JB12221.894的规定。

4.阀门检查和试验按ZBJ16006.90规定。

涡轮球阀技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

涡轮球阀主要外形及连接尺寸：

公称通径	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
