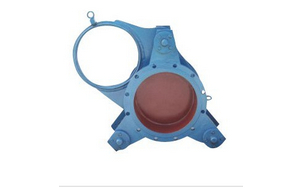

手动盲板阀,F43CX手动眼镜阀该系列扇形眼镜阀与其他在管路中做绝对切断的阀门设备相比，结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
手动盲板阀,F43CX手动眼镜阀产品概述：
本系列扇形眼镜阀又称盲板阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接管路。
该系列扇形眼镜阀与其他在管路中做切断的阀门设备相比，结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。
手动盲板阀厂家产品特点及工作原理：
F43X手动扇形眼镜阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
手动盲板阀,F43CX手动眼镜阀主要性能指标：
|
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
适用温度℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
|
＜120
|
＜250
|
＜300
|
|
适用介质
|
煤气等有毒、有害、易燃气体
|
|
采用标准
|
连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
|
|
主要零部件材料
|
阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶
|
手动盲板阀,F43CX手动眼镜阀主要外形连接尺寸：
DN |
D |
D1 |
b |
n-φd |
短系列 L |
100 |
210 |
170 |
12 |
4-φ18 |
210 |
150 |
265 |
225 |
14 |
8-φ18 |
210 |
200 |
320 |
280 |
14 |
8-φ18 |
230 |
250 |
375 |
335 |
14 |
12-φ18 |
250 |
300 |
440 |
395 |
16 |
12-φ22 |
270 |
350 |
490 |
445 |
16 |
12-φ22 |
290 |
400 |
540 |
495 |
16 |
16-φ22 |
310 |
450 |
595 |
550 |
20 |
16-φ22 |
330 |
500 |
645 |
600 |
20 |
20-φ22 |
350 |
600 |
755 |
705 |
20 |
20-φ26 |
370 |
700 |
860 |
810 |
20 |
24-φ26 |
390 |
800 |
975 |
920 |
22 |
24-φ30 |
410 |
900 |
1075 |
1020 |
22 |
24-φ30 |
430 |
1000 |
1175 |
1120 |
22 |
28-φ30 |
450 |
1200 |
1375 |
1320 |
22 |
32-φ30 |
470 |
1400 |
1575 |
1520 |
26 |
36-φ30 |
490 |
1500 |
1675 |
1620 |
26 |
36-φ30 |
510 |
1600 |
1790 |
1730 |
26 |
40-φ30 |
530 |
1800 |
1990 |
1930 |
26 |
44-φ30 |
550 |
2000 |
2190 |
2130 |
26 |
48-φ30 |
570 |
