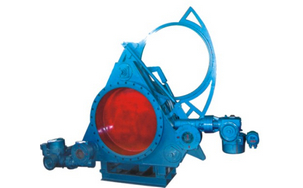

电动盲板阀,F943X电动盲板阀夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭到开启的全过程。
F943CX电动扇形盲板阀主要结构特点

1、本阀由阀门本体、驱动装置，夹紧装置等组成。
　　2、阀门本体采用三点式结构，结构紧凑、整体刚性好、重量好。
　　3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。
　　4、夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。
　　5、采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运作。
　　6、本盲板阀可现场手动操作，也可远距离顺控。
　　7、本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。

电动盲板阀,F943X电动盲板阀作原理

1、由阀开启到阀关闭：
　　夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。
　　2、阀门由关闭到开启：
　　夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭到开启的全过程。

电动盲板阀,F943X电动盲板阀尺寸结构图：

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	580
350	490	445	24	12-φ22	580
400	540	495	24	16-φ22	680
450	595	550	24	16-φ22	680
500	645	600	24	16-φ22	680
600	755	705	26	20-φ26	680
700	860	810	26	24-φ26	680
800	975	920	26	24-φ30	680
900	1075	1020	26	24-φ30	710
1000	1175	1120	26	28-φ30	710
1100	1275	1220	26	28-φ30	710
1200	1375	1320	26	32-φ30	730
1300	1475	1420	26	32-φ30	830
1400	1575	1520	26	36-φ30	830
1500	1675	1620	26	36-φ30	830
1600	1790	1730	26	40-φ30	830

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
