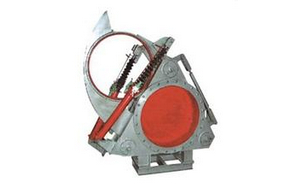

液动盲板阀,F743X液动盲板阀液动扇形盲板阀产品介绍:
主要由左阀体、右阀体、丝杆、闸板、密封圈、组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,有耐高温、密封性能好、更换方便、使用寿命长等特点。
液动盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。
液动盲板阀,F743X液动盲板阀结构特点
1、采用扇形结构,阀门启闭作<90°的回转,启闭迅速自操作灵活方便。
2、丝杆增力夹紧结构,自锁性好,密封副不会动松开造成介质外漏。
3、增加了水冷机构的阀门,.高耐温≤450℃,尤其适用干法除尘及冷却系统。
4、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。
5、泄漏率:符合GB/T13927。
液动盲板阀,F743X液动盲板阀性能参数
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
强度试验压力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
驱动源
|
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
|
适用温度℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
-20-100
|
-20-200
|
-20-300
|
|
|
|
启闭时间S
|
≤60
|
主要零部件材料
|
阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢
|
液动盲板阀,F743X液动盲板阀尺寸
DN |
L |
D |
D1 |
H |
A |
b |
n-¢d |
质量 kg |
PN0.05 |
PN0.15 |
PN0.25 |
300 |
500 |
440 |
395 |
1200 |
480 |
22 |
12-23 |
205 |
225 |
250 |
350 |
600 |
490 |
445 |
1300 |
520 |
22 |
12-23 |
235 |
255 |
280 |
400 |
600 |
540 |
495 |
1400 |
580 |
22 |
16-23 |
250 |
275 |
300 |
450 |
600 |
595 |
550 |
1400 |
650 |
24 |
16-23 |
300 |
330 |
360 |
500 |
600 |
645 |
600 |
1480 |
800 |
24 |
16-23 |
350 |
385 |
420 |
600 |
600 |
755 |
705 |
1600 |
1000 |
24 |
20-26 |
420 |
460 |
500 |
700 |
600 |
860 |
810 |
1680 |
1050 |
26 |
24-26 |
560 |
610 |
670 |
800 |
800 |
975 |
920 |
1860 |
1129 |
26 |
24-30 |
1500 |
1650 |
1750 |
900 |
800 |
1075 |
1020 |
2055 |
1242 |
28 |
24-30 |
1800 |
1950 |
2050 |
1000 |
800 |
1175 |
1120 |
2240 |
1375 |
30 |
28-30 |
2100 |
2310 |
2500 |
1100 |
800 |
1275 |
1220 |
2425 |
1510 |
30 |
28-30 |
2300 |
2500 |
2750 |
1200 |
800 |
1375 |
1320 |
2620 |
1625 |
30 |
32-30 |
2600 |
2850 |
3200 |
1300 |
800 |
1475 |
1420 |
2760 |
1749 |
30 |
32-30 |
3000 |
3300 |
3600 |
1400 |
850 |
1575 |
1520 |
2960 |
1856 |
32 |
36-30 |
4170 |
4520 |
4900 |
1500 |
850 |
1690 |
1630 |
3105 |
1976 |
32 |
36-30 |
4400 |
5150 |
5650 |
1600 |
850 |
1790 |
1730 |
3300 |
2093 |
32 |
40-30 |
4750 |
5650 |
6150 |
1800 |
1100 |
1990 |
1930 |
3610 |
2335 |
32 |
44-30 |
5750 |
7350 |
7050 |
2000 |
1100 |
2190 |
2130 |
3960 |
2570 |
32 |
48-30 |
6750 |
9350 |
9800 |
液动盲板阀,F743X液动盲板阀外形结构尺寸图:
