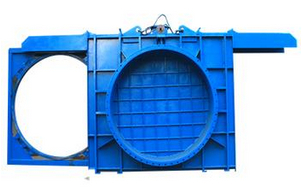

电动敞开式插板阀,KF941X电动敞开式插板阀工作原理
是通过夹紧驱动装置动作,将扭矩直接作用在主动阀杆上,使其旋转,并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根,口径大为6根),阀杆上的螺纹副带动浮动座向压缩波纹管方向移动,使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动,使门板的盲圈和通圈相对阀体管路位置发生更换,夹紧驱动装置再次动作,使浮动座向左阀体密封圈移动,将门板橡胶密封圈夹紧,从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后,门板旋转变换位置即可实现阀门开关。
本系列液动插板阀、电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上,作为煤气介质的可靠隔断装置,敞开式插板阀也可用于煤气加压站等其它管线上。
电动敞开式插板阀,KF941X电动敞开式插板阀结构特点
1、敞开式插板阀的阀体采用框架式结构,
2、密封副部位采用不锈钢与橡胶密封,密封可靠,寿命长。
3、敞开式插板阀采用弹簧夹紧机构,同步性好。
4、敞开式插板阀密封圈装在阀板上,便于更换。
5、增加了水冷机构的冶金阀门,.高耐温可达450℃,适用干法除尘系统。
6、配有多种驱动方式可供选择,液动、电动可实现计算机程序控制。
电动敞开式插板阀,KF941X电动敞开式插板阀主要性能:
公称压力
MPa
|
0.05MPa
|
0.1 MPa
|
0.15 MPa
|
0.25 MPa
|
密封试验压力
MPa
|
0.055 MPa
|
0.11 MPa
|
0.165 MPa
|
0.275 MPa
|
强度试验压力
MPa
|
0.075 MPa
|
0.15 MPa
|
0.225 MPa
|
0.375 MPa
|
电源电压
|
380V.AC 50H
Z
|
密封材料
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
硬密封
|
适用温度
|
-20-100
℃
|
-20-200
℃
|
-20-300
℃
|
-20-450
℃
|
适用介质
|
空气、煤气、含尘煤气
|
KF941X H-0.5、1.5 1.0、2.5电动敞开式插板阀,KF941X电动敞开式插板阀主要外形及连接尺寸表
DN
|
D
|
D
1
|
B
|
b
|
n-
Φ
d
|
H
|
H
1
|
L
|
F
|
M-
Φ
K
|
电动功率
|
质量(
Kg
)
|
走板
|
夹板
|
PN0.05/0.10
|
PN0.15/0.25
|
400
|
540
|
495
|
600
|
18
|
16-22
|
1300
|
350
|
2210
|
500
|
4-23
|
1.1
|
1.5
|
880
|
960
|
450
|
595
|
550
|
600
|
18
|
16-22
|
1520
|
400
|
2400
|
500
|
4-23
|
1.1
|
1.5
|
980
|
1060
|
500
|
645
|
600
|
600
|
18
|
20-26
|
1600
|
450
|
2540
|
500
|
4-23
|
1.1
|
1.5
|
1050
|
1180
|
600
|
755
|
705
|
800
|
24
|
24-26
|
1750
|
500
|
2720
|
900
|
8-23
|
1.1
|
1.5
|
1150
|
1280
|
700
|
860
|
810
|
800
|
24
|
24-30
|
1884
|
720
|
2815
|
950
|
8-23
|
1.1
|
1.5
|
1210
|
1320
|
800
|
975
|
920
|
800
|
24
|
24-30
|
1970
|
800
|
3115
|
1045
|
8-23
|
1.5
|
2.2
|
1450
|
1600
|
900
|
1075
|
1020
|
800
|
24
|
24-30
|
2086
|
880
|
3640
|
1250
|
8-23
|
2.2
|
2.2
|
1840
|
2050
|
1000
|
1175
|
1120
|
800
|
24
|
28-30
|
2250
|
960
|
3940
|
1250
|
8-23
|
2.2
|
2.2
|
2180
|
2450
|
1200
|
1375
|
1320
|
1200
|
26
|
32-30
|
2837
|
1165
|
5930
|
1060
|
8-33
|
1.1
|
1.5
|
2600
|
2800
|
1400
|
1575
|
1520
|
1200
|
26
|
36-30
|
3057
|
1285
|
6530
|
1400
|
8-33
|
1.1
|
1.5
|
3250
|
3550
|
1600
|
1790
|
1730
|
1200
|
32
|
40-30
|
3257
|
1385
|
7130
|
1560
|
8-33
|
1.5
|
2.2
|
4350
|
4750
|
1800
|
1990
|
1930
|
1400
|
32
|
44-30
|
3400
|
1428
|
7730
|
1750
|
8-33
|
2.2
|
2.2
|
5100
|
5600
|
2000
|
2190
|
2130
|
1400
|
32
|
48-30
|
4010
|
1850
|
8400
|
1800
|
8-33
|
2.2
|
2.2
|
5760
|
6250
|
2200
|
2405
|
2340
|
1600
|
32
|
52-30
|
4110
|
1950
|
9050
|
1900
|
8-33
|
2.2
|
2.2
|
7050
|
7750
|
2400
|
2605
|
2540
|
1600
|
32
|
56-33
|
4365
|
2050
|
9600
|
2360
|
8-33
|
2.2
|
2.2
|
8250
|
9050
|
2600
|
2805
|
2740
|
1800
|
34
|
60-33
|
4375
|
2141
|
8567
|
2332
|
8-36
|
2.2
|
2.2
|
9700
|
10500
|
2800
|
2960
|
3030
|
1800
|
36
|
64-36
|
4554
|
2280
|
8925
|
2532
|
8-36
|
2.2
|
2.2
|
12000
|
13200
|
