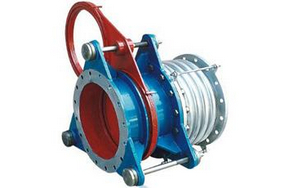

F43CX手动扇形盲板阀特点:
扇形盲板阀,F43CX扇形盲板阀又名手动眼镜阀、翻板阀、扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
动扇形盲板阀性能参数:
|
公称压力
MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力
MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力
MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
适用温度
℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
|
＜
120
|
＜
250
|
＜
300
|
|
适用介质
|
煤气等有毒、有害、易燃气体
|
|
采用标准
|
连接法兰尺寸符合
JB/T81-94
标准，检测方法符合
GB/T13927-92
标准
|
|
主要零部件材料
|
阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶
|
F43CX扇形盲板阀外形连接尺寸结构图:
|
DN
|
D
|
D1
|
b
|
n-φd
|
长系列
L
|
|
200
|
320
|
280
|
14
|
8-φ18
|
500
|
|
250
|
375
|
335
|
14
|
12-φ18
|
500
|
|
300
|
440
|
395
|
16
|
12-φ22
|
500
|
|
350
|
490
|
445
|
16
|
12-φ22
|
500
|
|
400
|
540
|
495
|
16
|
16-φ22
|
600
|
|
450
|
595
|
550
|
20
|
16-φ22
|
600
|
|
500
|
645
|
600
|
20
|
20-φ22
|
600
|
|
600
|
755
|
705
|
20
|
20-φ26
|
600
|
|
700
|
860
|
810
|
20
|
24-φ26
|
600
|
|
800
|
975
|
920
|
22
|
24-φ30
|
600
|
|
900
|
1075
|
1020
|
22
|
24-φ30
|
630
|
|
1000
|
1175
|
1120
|
22
|
28-φ30
|
630
|
|
1200
|
1375
|
1320
|
22
|
32-φ30
|
750
|
|
1400
|
1575
|
1520
|
26
|
36-φ30
|
750
|
|
1500
|
1675
|
1620
|
26
|
36-φ30
|
750
|
|
1600
|
1790
|
1730
|
26
|
40-φ30
|
750
|
|
1800
|
1990
|
1930
|
26
|
44-φ30
|
750
|
|
2000
|
2190
|
2130
|
26
|
48-φ30
|
750
|
