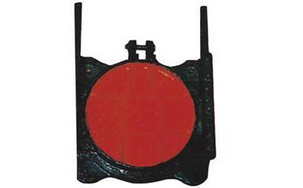

一.铸铁镶铜圆形闸门产品用途:
铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中,用来截止、疏通水流或起调节水位的作用。它采用的外弧形设计,结构合理、受力均匀,采用灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。
二.铸铁镶铜圆形闸门结构与特点:
本阀主要由门框、闸板、密封圈及可调式锲形压块等部件组成。闸门久用磨损后,其密封面可通过锲形压块的调整来保证正常工作。有结构合理坚固、耐磨耐蚀性、性能可靠;安装、调试、使用、维护方便等特点。
三.铸铁镶铜圆形闸门主要技术参数:
闸门压向门框压力0.1Mpa。
闸板压离门框压力0.02Mpa。
密封工作部位渗漏量不大于1.25L/min.m
铸铁镶铜圆闸门主要技术性能参数
1,密封面每米长度渗水量:正向≤0.7L/min·m,反向≤1.25L/min·m
2,公称压力≤0.1Mpa;密封试验压力0.1Mpa
3,安装位置:正常状态下正向迎水、处于铅垂状态
4,工作水头:单向受压:正向:10m,反向:5m,双向受压:均为10m
5,工作环境:温度-20℃~120℃,湿度:95%,工作介质:水与污水PH值:5~10
6,启闭速度:不小于0.2m/min,不大于1.5m/min。
7,闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。
8,闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
铸铁镶铜圆形闸门主要零部件材质
零部件名称 |
材质 |
材质标准 |
闸板 |
灰铸铁、球铁、不锈钢 |
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 |
门框 |
灰铸铁、球铁、不锈钢 |
导轨 |
灰铸铁、球铁、不锈钢 |
密封面 |
锡青铜 丁腈橡胶 |
GB1176-87 或GB12225-89 |
楔块 |
锡青铜、丁腈橡胶 |
传动螺杆 |
不锈钢 |
GB1220-84 |
吊块螺母 |
铝铁青铜ZCuA110Fe3 |
GB1176-87 |
紧固件 |
0Cr17Ni12Mo2、0Cr18Ni9Ti |
GB1220-8 |
四.SYZ铸铁镶铜圆形闸门外形及安装尺寸:
口径
|
安装尺寸
|
基础尺寸
|
D
|
A
|
B
|
C
|
E
|
G
|
H
|
φ
d1
|
a
×
a
|
n
×
d1
|
200
|
360
|
200
|
146
|
70
|
30
|
360
|
18
|
100
|
4
×
M12
|
250
|
410
|
250
|
175
|
75
|
35
|
450
|
18
|
100
|
4
×
M12
|
300
|
460
|
300
|
200
|
90
|
40
|
540
|
20
|
100
|
4
×
M12
|
400
|
560
|
400
|
275
|
95
|
40
|
720
|
20
|
100
|
4
×
M12
|
450
|
610
|
450
|
300
|
100
|
45
|
810
|
25
|
100
|
4
×
M16
|
500
|
660
|
500
|
340
|
110
|
45
|
900
|
25
|
100
|
4
×
M16
|
600
|
780
|
600
|
390
|
120
|
56
|
1080
|
32
|
100
|
4
×
M16
|
700
|
940
|
700
|
440
|
120
|
60
|
1260
|
32
|
100
|
4
×
M16
|
800
|
1030
|
800
|
500
|
130
|
65
|
1440
|
32
|
100
|
4
×
M16
|
900
|
1100
|
900
|
550
|
130
|
70
|
1620
|
32
|
100
|
4
×
M20
|
1000
|
1260
|
1000
|
600
|
140
|
80
|
1800
|
36
|
100
|
4
×
M22
|
1200
|
1470
|
1200
|
700
|
150
|
100
|
2160
|
40
|
100
|
4
×
M24
|
