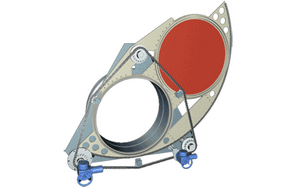

链条式盲板阀工作原理：
F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。

链条式盲板阀主要性能指标：

公称压力 MPa	0.25	0.15	0.10	0.05
密封试验压力 MPa	0.275	0.165	0.11	0.055
强度试验压力 MPa	0.40	0.225	0.15	0.075
适用温度 ℃	丁腈橡胶		硅橡胶	氟橡胶
	＜ 120		＜ 250	＜ 300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合 JB/T81-94 标准，检测方法符合 GB/T13927-92 标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

DN	D	D1	b	n-φd	短系列 L
100	210	170	12	4-φ18	210
150	265	225	14	8-φ18	210
200	320	280	14	8-φ18	230
250	375	335	14	12-φ18	250
300	440	395	16	12-φ22	270
350	490	445	16	12-φ22	290
400	540	495	16	16-φ22	310
450	595	550	20	16-φ22	330
500	645	600	20	20-φ22	350
600	755	705	20	20-φ26	370
700	860	810	20	24-φ26	390
800	975	920	22	24-φ30	410
900	1075	1020	22	24-φ30	430
1000	1175	1120	22	28-φ30	450
1200	1375	1320	22	32-φ30	470
1400	1575	1520	26	36-φ30	490
1500	1675	1620	26	36-φ30	510
1600	1790	1730	26	40-φ30	530
1800	1990	1930	26	44-φ30	550
2000	2190	2130	26	48-φ30	570
