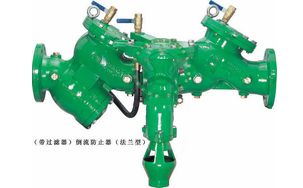

倒流防止器产品概述：
HS41X倒流防止器是一种采用止回部件组成的可防止给水管道水流倒流的装置。倒流防止器根据自来水供水设备,尤其是生活饮用水管道回流污染严重,又无有效防止回流污染装置的情况下,一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流,以达到避免倒流污染的目的。目前倒流防止器主要分为低阻力倒流防止器和减压型倒流防止器两类，按国家标准低阻力倒流防止器的水头损失小于3米，减压型倒流防止器的水头损失小于7米。
倒流防止器,HS41X倒流防止器工作原理:
1、正常供水:
A、清洁市政生活水从第一次止回阀经过排水器到第二次止回阀出口向用户供水,第一次止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与第一次止回阀出口(第二次止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
B、当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
C、如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
2、密封失灵时
防污隔断阀之后管网压力升高,超过阀前进口压力时,止回阀密封完好无?漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二次止回阀密封破坏产生?漏,地二次止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一次止回阀同时密封被破坏,有于第二次止回阀倒流回的高压水已泄压减压,故不会倒流地一次止会阀。
3、如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。
倒流防止器普通型与安全型
HS41X-16普通型倒流防止器为多重止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。
HS41X-16-A 安全型倒流防止器在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
倒流防止器技术参数
| 公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
| 1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
倒流防止器主要部件材料
| 序号 |
零部件名称 |
材质 |
| 1 |
阀体 |
铸铁、球墨铸铁、铸钢、不锈钢 |
| 2 |
阀盖 |
铸铁、球墨铸铁、铸钢、不锈钢 |
| 3 |
阀盘 |
球墨铸铁 |
| 4 |
弹簧 |
不锈钢、铬钒钢 |
| 5 |
防污阀 |
黄铜 |
倒流防止器主要外形尺寸
| 型号 |
DN |
安全型L |
普通型L |
D |
φ |
n-d |
H |
HS41X-16A（安全型）
HS41X-16（普通型） |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
| 65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
| 80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
| 100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
| 125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
| 150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
| 200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
| 250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
| 300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
| 350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
| 400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595 |
倒流防止器,HS41X倒流防止器尺寸结构图：
