更新时间:2023/2/25

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,防逆水封阀售前、售中、售后专业服务。

产品名称: 防逆水封阀 产品型号: F43X
驱动方式: 自动 连接形式: 法兰
结构形式: 自净式 密封结构: NBR
压力范围: 1.6MPa-2.5MPa 公称通径: DN80-1400
常用材质: 铸铁,铸钢,不锈钢 铭牌: 雄工品牌

产品说明 相关产品 订货流程

防逆水封阀产品概述:

双封自净式防逆水封阀主要应用于清蓄水池溢流管道上,平时因阀内有水封可阻止下水道臭气进入清水池,因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池,是供水卫生保护装置。

F43X双封自净式防逆水封阀结构简单,溢流顺畅无阻,具有双重水封作用,阻隔臭气及污水倒灌,性能可靠,效果好,且污水倒灌时所带杂物不影响密封性能。

防逆水封阀,双封自净式防逆水封阀主要由带存水弯的阀体及浮球盖板组件等组成,带浮球的盖板盖在阀体的密封阀座上,将阀腔分成内外两部分,内腔为清水部分,外腔通排水管道,当内腔充满清水时.因位于内腔的浮球作用,盖板压力降低,易于开启通流。溢流停止后,盖板可白行复位.盖严阀座,从而可严格阻断臭气及污水倒灌。如果水池进水口浮球阀关闭,不溢流,阀腔无水,浮球可加重盖板重量,更好地盖严阀座,同样可严格阻隔臭气及防止雨、污水倒灌清水池。如果污水进入阀体外腔,所带杂物仅能粘附在盖板外表面,不影响盖板封严阀座。故该防逆水封阀工作可靠,不易出故障。且当有杂物沉淀时.下次溢流时可自动冲出阀体。

防逆水封阀 技术参数
公称压力:PNl 6—2 5M Pa
公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598

防逆水封阀结构图

防逆水封阀,双封自净式防逆水封阀尺寸:

DN

D

D1

D2

L

H

HO

80

200

160

135

500

380

85

100

220

180

155

560

420

85

150

285

240

210

690

510

85

200

340

295

265

825

600

95

250

395

350

320

945

700

95

300

445

400

368

1065

795

95

400

565

515

480

1308

930

100

500

670

620

582

-1531

1080

100

600

780

725

682

1770

1250

100

700

895

840

794

2013

1440

120

800

1015

950

901

2246

1610

120

900

1115

1050

101O

2450

1810

120

1000

1230

1160

1110

2695

1940

120

1200

1455

1380

1320

2700

1780

140

1400

1675

1590

1530

3100

2080

140

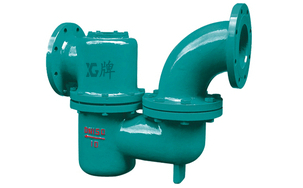

防逆水封阀实物图

售后服务承诺

对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:液压水位控制阀 更多相关产品:防污隔断阀
