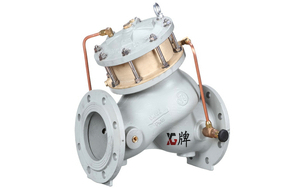

YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开关。当水泵停止工作时,活塞在回水压力下降,由于进口处针形阀比出口球阀流量小,因此活塞缓慢下降,主阀也随之缓慢关闭。一阀兼具电动阀,逆止阀和水锤消除器,供水系统的安全可靠性。YQ98004过滤活塞式止回阀平稳可靠,消除压力余波。其特点:1、消除水锤。将缓开、速闭消除水锤的原理一体化,防止开泵水锤和停泵水锤的产生。2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。3、节能效果。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻。
YQ98004过滤活塞式缓闭止回阀主要技术参数:
公称压力
|
公称通径
|
.低动作压力
|
缓闭时间
|
适用介质
|
适用温度
|
法兰标准
|
试验标准
|
1.0~2.5MPa
|
DN50~400mm
|
≥0.04 Mpa
|
3~60s(可调)
|
水、油
|
0~100℃
|
GB/T17241.6
|
GB/T13927
|
YQ98004过滤活塞式缓闭止回阀零部件材料:
零件名称
|
材质
|
阀体、阀盖
|
铸铁、铸钢
|
阀座
|
锡青铜、不锈钢
|
阀瓣
|
碳钢、不锈钢+NBR
|
阀杆
|
铝青钢、铬不锈钢
|
活塞
|
铬不锈钢+NBR
|
过滤网
|
不锈钢
|
弹簧
|
不锈钢
|
YQ98004过滤活塞式缓闭止回阀主要外形连接尺寸:
公称通径
DN
|
尺寸(公称压力 PN1.6/2.5Mpa)
|
L
|
H
|
D
|
K
|
N-¢
|
H1
|
H2
|
40
|
270
|
400
|
150
|
110
|
¢18*4
|
155
|
236
|
50
|
270
|
400
|
160
|
125
|
¢18*4
|
155
|
236
|
65
|
290
|
410
|
185
|
1450
|
¢18*4
|
165
|
250
|
80
|
360
|
425
|
200
|
160
|
¢18*8
|
180
|
280
|
100
|
400
|
460
|
220
|
180
|
¢18*8
|
210
|
310
|
125
|
470
|
550
|
250
|
210
|
¢18*8
|
240
|
370
|
150
|
535
|
610
|
285
|
240
|
¢23*8
|
260
|
413
|
200
|
670
|
772
|
340
|
295
|
¢23*12
|
330
|
510
|
250
|
780
|
935
|
405
|
355
|
¢27*12
|
410
|
568
|
300
|
895
|
1000
|
460
|
410
|
¢27*12
|
485
|
1075
|
350
|
1000
|
920
|
520
|
470
|
¢27*12
|
260
|
不带过滤器
|
400
|
1120
|
1145
|
580
|
525
|
¢30*12
|
290
|
不带过滤器
|
