电动平衡阀,电动动态平衡阀是以利用介质自身的压力变化控制,是电动比例积分控制的一种双阀芯的多功能阀门,广泛用于供热及制冷空调等非腐蚀性介质的流量控制阀门,也可以做电关闭阀用。运行前一次性调节,既可以使系统流量翕动恒定在要求的设定值。
电动平衡阀,电动动态平衡阀工作原理
如下图所示,在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
⑴、当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动阀阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;
⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其流量特性曲线是一致的,没有偏离。因此这种电动调节阀传统的电动调节阀具有调节特性。

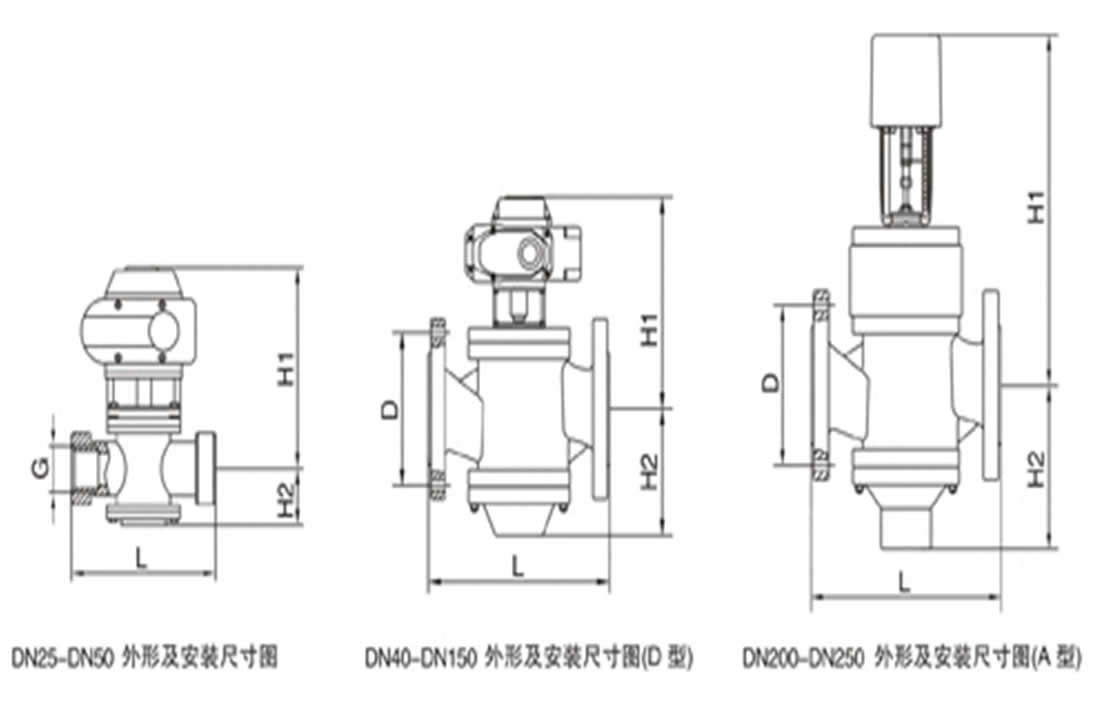

电动平衡阀,电动动态平衡阀尺寸结构图:
电动平衡阀,电动动态平衡阀主要零部件材质:
阀体
|
球墨铸铁
|
电动执行器外壳
|
铝合金
|
阀套
|
不锈钢
|
阀芯
|
黄铜
|
电动平衡阀,电动动态平衡阀的技术参数:
产品型号
|
阀门形式
|
规格
|
压差范围
(KPa)
|
流量范围
(m0/h)
|
工作
压力
|
流量
误差
|
流体
温度
|
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5%
|
0-100℃
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
A/D-EDRV10
|
DN1OO
|
30-300
|
10-45.3
|
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
A/D-EDRV14
|
DN250
|
22-210
|
4.O-460
|
电动平衡阀,电动动态平衡阀主要安装尺寸:
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸 (mm)
|
L
|
H1
|
H2
|
D(φ)法兰
|
G螺纹
|
A/D-EDRV1
|
二通
丝口
|
DN25
|
160
|
265
|
70
|
|
G1
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
|
G1-1/4
|
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
|
G1-1/2
|
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
|
G2
|
A/D-EDRV5
|
二通
法兰
|
DN32
|
160
|
220
|
70
|
1OO
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
|
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
|
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
|
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
|
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
|
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
21O
|
|
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
|
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
|
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
|
