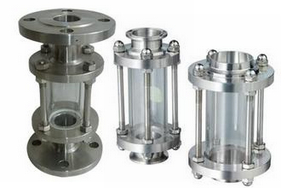

玻璃管视镜,视盅是:用于排液或糟前的固流,冷却水等液体管路上以观察液体流动情况。在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事件发生的作用。 玻璃管视镜主要

玻璃管视镜,视盅技术参数：
该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。本类阀门在管道中应当水平安装。

体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.2MPa 高温高压选用其他款产品

玻璃管视镜,视盅主要材料表

壳体材质	WCB、CF8、CF8M、钢内衬四氟
视窗材料	钢化硼硅玻璃
工作温度（℃）	0~120
公称压力（MPa）	＜1.0
密封件材质	聚四氟乙烯
连接形式	法兰
允许急变温度（℃）	＜60℃

玻璃管视镜,视盅主要外型及连接尺寸:

口径		DN	L	D	C	g	n-фd
1/2＂	DN 15	15	250	95	65	46	4-ф14
3/4＂	DN 20	20	250	105	75	55	4-ф14
1＂	DN 25	25	250	115	85	65	4-ф14
1-1/4＂	DN 32	32	250	135	100	78	4-ф18
1-1/2＂	DN 40	40	250	145	110	85	4-ф18
2＂	DN 50	50	250	160	125	100	4-ф18
2-1/2＂	DN 65	65	250	180	145	120	4-ф18
3＂	DN80	80	250	195	160	135	4-ф18
4＂	DN100	100	250	215	180	155	8-ф18
5＂	DN125	125	250	245	210	185	8-ф18
6＂	DN150	150	250	280	240	210	8-ф23

玻璃管视镜,视盅尺寸结构图:
