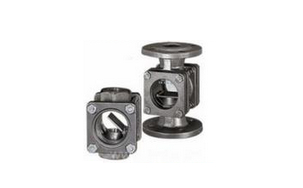

摆板视镜

更新时间：2023/2/16　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，摆板视镜售前、售中、售后专业服务。

产品名称：	摆板视镜	产品型号：	SG
驱动方式：	自动	连接形式：	法兰,螺纹
结构形式：	直通式	密封结构：	PTFE/NBR
压力范围：	0.6MPa-1.0MPa	公称通径：	DN10-150
常用材质：	碳钢,304,316,316L	铭牌：	雄工品牌

产品说明

相关产品

订货流程

摆板视镜,摆板水流指示器参数介绍：

由玻璃视镜、观察进出水管道,观察管道分别与进水管道和出水管道连通,在观察管道中有一块能随着介质自由摆动的摆板,摆板与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的移动一定的角度,观察舌片的位置就可以比较直观的看到管道内的情况

需要注意的是,摆板水流指示器的必需水平安装,让摆板向下垂直于管道.摆板水流指示器的结构近似于止回阀,所以在安装的时候还要注意介质的流动方向.如果装反了,摆板水流指示器就成为一个止回阀,阻断管道的流通了.

【法兰标准】一般采用JB/T81-94，如需其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
摆板视镜,摆板水流指示器技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.6MPa-1.0MPa
框式视镜,方形视镜工作温度：
钠钙玻璃的温度为150℃，温度的急剧变化范围为120℃至20℃
硼硅玻璃的温度为280℃，温度的急剧变化范围为230℃至20℃
石英玻璃的温度为800℃，温度的急剧变化范围为550℃至20℃

螺纹摆板视镜主要尺寸参数:

IN	DN	L	H	D	D1	D2
1/2″	15	130	65	80	65	50
3/4″	20	130	65	80	65	50
1″	25	130	65	80	65	50
11/4″	32	160	80	100	80	65
11/2″	40	160	85	100	80	65
2″	50	170	85	100	80	65

法兰式摆板视镜主要尺寸参数

DN		玻璃外径φ d	H	L
IN	mm	玻璃外径φ d	H	≤16MPa	≤25MPa
3/8″	10	65	75	140	160
1/2″	15	65	75	140	160
3/4″	20	65	85	160	180
1″	25	65	85	160	180
11/4″	32	80	110	180	200
11/2″	40	80	115	180	200
2″	50	95	160	220	250
21/2″	65	95	180	250	270
3″	80	120	200	270	300
4″	100	140	220	310	320
5″	125	165	260	360	380
6″	150	165	290	420	450
