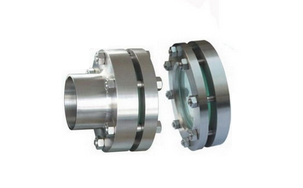

带颈视镜用途及结构:
带颈设备视镜适用于石油、化工及其它工业设备窥视装置上,以观察设备内部物料操作情况。材料有不锈钢碳钢等。.高使用压力25kgf/cm2,允许介质温度为0~180℃。
带颈视镜主要技术参数:
体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质:钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质:NBR、PTFE。
工作压力0.6MPa-2.5MPa
带颈视镜工作温度:
钠钙玻璃的温度为150℃,温度的急剧变化范围为120℃至20℃
硼硅玻璃的温度为280℃,温度的急剧变化范围为230℃至20℃
石英玻璃的温度为800℃,温度的急剧变化范围为550℃至20℃
带颈视镜,不锈钢带颈视镜参数尺寸图:(mm)
公称直径
DN
|
公称压力
PN(MPa)
|
D
|
D1
|
b1
|
b2
|
d
H×S
|
h
|
≈H1
|
螺柱
|
数量n
|
直径d
|
50
|
1.0
|
130
|
100
|
22
|
22
|
57×3.5
|
70
|
113
|
6
|
M12
|
1.6
|
130
|
100
|
24
|
24
|
57×3.5
|
70
|
116
|
6
|
M12
|
2.5
|
130
|
100
|
26
|
26
|
57×3.5
|
70
|
120
|
6
|
M12
|
80
|
1.0
|
160
|
130
|
24
|
24
|
89×4
|
70
|
120
|
8
|
M12
|
1.6
|
160
|
130
|
26
|
26
|
89×4
|
70
|
127
|
8
|
M12
|
2.5
|
160
|
130
|
28
|
28
|
89×4
|
70
|
128
|
8
|
M12
|
100
|
1.0
|
200
|
165
|
26
|
26
|
108×4
|
80
|
142
|
8
|
M16
|
1.6
|
200
|
165
|
28
|
28
|
108×4
|
80
|
143
|
8
|
M16
|
125
|
1.0
|
225
|
190
|
28
|
28
|
133×4
|
80
|
143
|
8
|
M16
|
150
|
1.0
|
250
|
215
|
30
|
30
|
159×4.5
|
80
|
150
|
12
|
M16
|
注:压力容器视镜参照HGJ501-502-86标准/外形尺寸
