气动管夹阀,气动气囊阀工作原理:
在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流。
●气动管夹阀,气动气囊阀的功能:
当压缩空气或液体(用.低为2 bar的压差)进入到气动夹管阀阀体时,有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的绝对可靠地关断,同时也.内衬套的使用寿命。在这种情况下,气动式夹管阀被关闭,从而使得介质流可以百分地被关断。工作压力根据公称通径而定,范围为2-6 bar。当压缩空气或液体中断时,特制的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门完全打开。
●气动管夹阀,气动气囊阀的优点:
气动夹管阀介质流通畅、摩擦阻力极小、无泄漏、不发生阻塞以及自身重量轻是气动式夹管阀.为重要。所有的法兰式夹管阀的外壳均呈扁平的椭圆形,因此保证了低的压缩空气消耗,这不仅意味着可以节省能源,而且同时也确保了气动式夹管阀预定的唇形弯折方向。预定的唇形弯折方向不仅可以关断介质流,而且,即便有较大的固体颗粒也可被内衬套包覆,并使其完全关断。

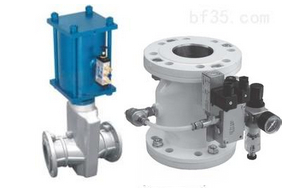

GJ6K41X气动管夹阀性能:
可为常开型、常闭型,又名气动夹管阀,气动胶管阀由上下铸铁、铝合金、不锈钢阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作,另因橡胶管套或承力小,所以在开闭时,操作人员旋转轮时只要感到适量抵触,均达到开闭。切勿尽力多人补助,禁用其他工具开闭。
气动管夹阀,GJ6K41X-6L气动管夹阀性能规范
适用温度 |
适用介质 |
≤85℃ |
矿浆、磨料、干湿型粉尘类 |
气动管夹阀,GJ6K41X-6L气动管夹阀主要零件材料
名称 |
材料 |
阀体 |
铝合金、铸铁、铸钢 |
套管 |
橡胶 |
阀杆 |
铸铜、碳钢 |
压杆 |
铸铁 |
气缸 |
组合件 |
托架 |
球墨铸铁 |
气动管夹阀,GJ6K41X-6L气动管夹阀主要外形尺寸
公称通径 (DN) |
公称压力 (MPa) |
工作压力 (MPa) |
L |
L1 |
L0 |
D |
D1 |
D0 |
H |
Z-Φ |
重量 (kg) |
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
120 |
150 |
4-14 |
3 |
32 |
165 |
145 |
40 |
*140 |
100 |
140 |
174 |
4-18 |
4.5 |
40 |
190 |
157 |
50 |
*150 |
110 |
140 |
186 |
4-18 |
5.5 |
50 |
210 |
160 |
60 |
160 |
125 |
160 |
205 |
4-18 |
7.5 |
65 |
250 |
199 |
74 |
180 |
145 |
160 |
238 |
4-18 |
9.0 |
80 |
300 |
222 |
88 |
195 |
160 |
200 |
241 |
4-18 |
13.5 |
100 |
350 |
250 |
106 |
215 |
180 |
240 |
301 |
8-18 |
20 |
125 |
430 |
318 |
134 |
245 |
210 |
280 |
360 |
8-18 |
27.5 |
150 |
500 |
350 |
158 |
280 |
240 |
320 |
405 |
8-23 |
43 |
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
560 |
545 |
8-23 |
85 |
250 |
800 |
516 |
256 |
*395 |
350 |
560 |
632 |
12-23 |
138 |
300 |
950 |
562 |
304 |
*445 |
400 |
620 |
741 |
12-23 |
195 |
气动管夹阀,GJ6K41X-6L气动管夹阀尺寸结构图:
气动管夹阀(GJ841X-II-6L)
