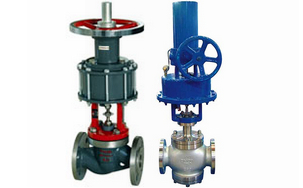

气动切断阀,气动快速切断阀中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能可靠。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门过程自动控制与远程控制系统中。
气动切断阀,气动快速切断阀结构特点
切断阀、结构紧凑、操作力及密封性能可靠。 结构与原理气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节结构的型式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度压力。
当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。
产品材质：铸钢(WCB)，不锈钢(304.304L.316.316L)
制造标准： 国标(GB)，美标(API)，日标(JIS)
气动切断阀 主要零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
ZG270-500、ZG1Cr18Ni9Ti
|
|
阀杆、阀芯
|
1Cr18Ni9
|
|
密封填料
|
V型聚四氟乙烯
|
|
密封垫
|
1Cr18Ni9夹石棉板
|
|
蜗杆
|
45
|
|
O型密封圈
|
耐油橡胶
|
|
压缩弹簧
|
60Si2Mn
|
|
支架
|
HT270
|
|
蜗轮箱、蜗轮、气缸、轴承盖、活塞
|
HT200
|
|
推杆
|
2Cr13
|
气动切断阀型号、规格
|
类别
|
软密封
|
硬密封
|
|
常温型
|
中温型
|
高温型
|
低温型
|
|
型号
|
ZSPQ-40
|
ZSPQ-40G
|
ZSPQ-40G
|
ZSPQ-40D
|
|
规格
|
DN20～200
|
气动切断阀,气动快速切断阀技术参数/尺寸/结构图:
