自力式减压阀

更新时间:2023/2/17

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,自力式减压阀售前、售中、售后专业服务。

产品名称: 自力式减压阀 产品型号: ZZYP,ZZYVP
驱动方式: 自动 连接形式: 法兰
结构形式: 自力式 密封结构: NBR,PTFE,硬密封
压力范围: 1.6MPa-6.4MPa 公称通径: DN15-300
常用材质: 碳钢,不锈钢等 铭牌: 雄工品牌

产品说明 相关产品 订货流程

自力式减压阀,自力式可带指挥器减压阀产品介绍:

ZZYP自力式减压阀,由阀体、阀座、阀芯部件等零部件组成,是一种无需外加能源而直接依靠被调介质自身的压力变化进行自动调节压力的节能型产品,自力式减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等特点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。可用于非腐蚀性(.高温度350摄氏度)液体、气体和蒸汽等介质的压力装置。广泛应用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
自力式减压阀产品特点
自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
压力分段范围细且互相交叉,调节度高。
压力设定值在运行期间可连续设定。
对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
橡胶膜片式检测,执行机构测度高、动作灵敏。
采用压力平衡机构,使调节阀反应灵敏、控制。


ZZYVP自力式带指挥器减压阀无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀芯位置,改变流经阀门介质流量,使阀门后端压力保持恒定。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0~100℃;法兰标准按GB9113-88,凸面法兰。结构长度按GB12221-89标准。
自力式带指挥器减压阀产品特点
压力设定在指挥器上实现,因而方便、快捷、省力省时可运行状态下连续设定。
1、指挥器 2、检测执行器 3、接管 4、减压过滤顺 5、主阀 6、主阀芯 7、阀杆 8、插杆 9、弹簧 10、节流阀 11、指挥器阀芯 12、口螺纹 13、主弹簧
自力式减压阀主要零件材料
阀体:ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片:NBR增强涤纶织物

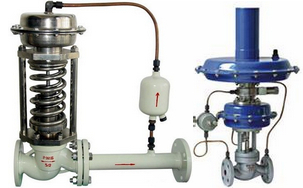

自力式减压阀实物图:

自力式减压阀实物图自力式减压阀实物图片

自力式减压阀技术参数

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
流量特性 线性

自力式减压阀执行器参数

有效面积(cm ) 32※ 80 250 630
压力设定范围(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
0.3~1.2 0.05~0.3 0.01~0.07
保证压力阀正常工作的
.小压差△Pmin(MPa)
≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上下膜室之间.大压差(MPa) 2.0 1.25 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"

注:※该有效面积所对应的压力设定范围不适用于DN150-250。

自力式减压阀性能指标

设定值偏差 ±8%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min

自力式减压阀工作温度

公称通径 15~125mm 150~250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
软密封 ≤150℃

注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。

自力式减压阀零件材料

材料代号 C(WCB) P(304) R(316)
主要
零件
阀体 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
膜盖 A3、A4钢涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
弹簧 60Si2Mn
导向套 HPb59-1

自力式减压阀主要外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850
压力调节范围(KPa) 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
200-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 980 950 1000 1100 1200
A 85 96
大约重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
导压管接口螺纹 M16X1.5

自力式减压阀结构尺寸外形图

订货须知:
调节阀名称
公称压力Mpa
公称通径(mm)
额定流量系数(Kv)
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求
