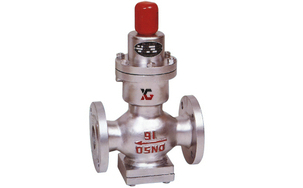

波纹管减压阀,Y44H波纹管减压阀用于温度在300℃以下的蒸汽、空气及其他无腐蚀性气体的管路上，经过调节，使通过阀内的介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差大于或等于O.5bar。
波纹管减压阀,Y44H波纹管减压阀使用原理和结构说明：
1,阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
2，波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。

波纹管减压阀主要技术参数和性能指标:

公称压力(Mpa) 0.6 1.0 1.6 壳体试验压力(Mpa)* 0.9 1.5 2.4 密封试验压力(Mpa) 0.6 1.0 1.6 .高进口压力(Mpa) 0.6 1.0 1.6 出口压力范围(Mpa) 0.05-0.4 0.1-0.8 0.1-1.0 压力特性偏差(Mpa)△P2P GB12244-1989 流量特性偏差(Mpa)△P2G GB12244-1989 .小压差(Mpa) 0.1 0.15 0.15 渗漏量 GB12245-1989 *：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

■波纹管减压阀主要零件材料：

零件名称 零件材料 阀体 阀盖 WCB 底盖 WCB 阀座 阀瓣 2Cr13 波纹管 1Cr18Ni9Ti 波纹管上垫 2Cr13 波纹管下垫 2Cr13 导向座 2Cr13 主阀弹簧 50CrVA 调节弹簧 60Si2Mn

■波纹管减压阀流量系数(Cv):

DN 15 20 25 32 40 50 65 80 100 Cv 1 2.5 4 6.5 9 16 25 36 64

波纹管减压阀,Y44H波纹管减压阀尺寸结构图:
