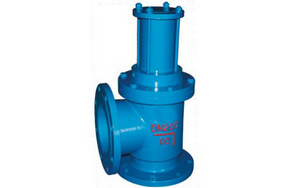

气动角式排泥阀,J644X气动角式排泥阀主要用于自来水公司各类水池外，可以排除池底泥沙或污物，也可以安装在工作介质为水，气，油等工业管道中，起截流作用。
气动角式排泥阀,J644X气动角式排泥阀参数
液压缸工作介质：清水，气，油液压缸工作压力： 0.15~0.3MPa 0.3~1.0MPa阀体公称压力：1.0MPa阀体密封压力：1.1MPa介质温度：常温
气动角式排泥阀,J644X气动角式排泥阀工作原理及性能
气动角式排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命长，开启速度快，一般在10秒内法办已全开，阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

气动角式排泥阀,J644X气动角式排泥阀零部件材料

零件名称	阀体、阀盖	板阀	阀杆	液压缸	密封圈
材 料	铸铁、球铁、碳钢	铸铁/碳钢	不锈钢	碳钢、不锈钢	丁腈橡胶

气动角式排泥阀,J644X气动角式排泥阀主要外形尺寸

公称通径	连接尺寸						进液接管(G)
	D	D1	L	H1	H	z-d
80	195	160	135	115	460	4-18	1/2"
100	215	180	145	125	500	8-18	1/2"
150	280	240	185	155	630	8-23	1/2"
200	335	295	225	185	750	8-23	1/2"
250	390	350	250	245	835	12-23	1/2"
300	440	400	280	240	970	12-23	1/2"
350	500	460	340	275	1110	16-23	1/2"
400	565	515	345	310	1220	16-25	1/2"

气动角式排泥阀,J644X气动角式排泥阀示意图

气动角式排泥阀,J644X气动角式排泥阀尺寸结构图:
