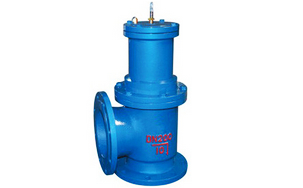

液动角式排泥阀,J744X液动角式排泥阀简介,主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
液动角式排泥阀,J744X液动角式排泥阀工作原理及性能：
由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
液动角式排泥阀,J744X液动角式排泥阀主要技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3. 液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液压缸工作介质：清水、气、油
5.介质温度：常温
注：如有特殊要求（订货时注明）
液动角式排泥阀,J744X液动角式排泥阀结构特点
1、其密封性能好，经久耐用；
2、开启速度快，一般在15秒钟内阀板已全开；
3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；
4、配以电磁换回阀，则能实现远控、自控等；
5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
液动角式排泥阀,J744X液动角式排泥阀技术参数
公称压力：0.6MPa-1.6MPa
公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
液动角式排泥阀,J744X液动角式排泥阀零部件材料
| 零件名称 |
阀体、阀盖 |
板阀 |
阀杆 |
液压缸 |
密封圈 |
| 材 料 |
铸铁、球铁、碳钢 |
铸铁/碳钢 |
不锈钢 |
碳钢、不锈钢 |
丁腈橡胶 |
液动角式排泥阀,J744X液动角式排泥阀主要外形尺寸
| 公称通径 |
连接尺寸 |
进液接管(G) |
| D |
D1 |
L |
H1 |
H |
z-d |
| 80 |
195 |
160 |
135 |
115 |
460 |
4-18 |
1/2" |
| 100 |
215 |
180 |
145 |
125 |
500 |
8-18 |
1/2" |
| 150 |
280 |
240 |
185 |
155 |
630 |
8-23 |
1/2" |
| 200 |
335 |
295 |
225 |
185 |
750 |
8-23 |
1/2" |
| 250 |
390 |
350 |
250 |
245 |
835 |
12-23 |
1/2" |
| 300 |
440 |
400 |
280 |
240 |
970 |
12-23 |
1/2" |
| 350 |
500 |
460 |
340 |
275 |
1110 |
16-23 |
1/2" |
| 400 |
565 |
515 |
345 |
310 |
1220 |
16-25 |
1/2" |
液动角式排泥阀,J744X液动角式排泥阀尺寸结构图:
