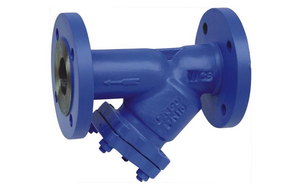

德标Y型过滤器

更新时间:2023/4/14

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,德标Y型过滤器售前、售中、售后专业服务。

产品名称: 德标Y型过滤器 产品型号: GL41H
驱动方式: 自动 连接形式: 法兰
结构形式: Y型 密封结构: PTFE
压力范围: PN16-PN40 公称通径: DN15-500
常用材质: 碳钢,不锈钢 铭牌: 雄工品牌

产品说明 相关产品 订货流程

德标Y型过滤器,DIN德标过滤器产品介绍:

广泛应用于:热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。应用标准:结构长度标准:DIN3202-F1德标Y型过滤器,DIN德标过滤器系列;法兰标准:DIN2531-2545;壳体强度试验1.5×PN

德标Y型过滤器产品说明

GL41H德标Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器有结构,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。该过滤器体形小、滤眼细、阻力小、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

德标Y型过滤器产品标准

设计标准Design: DIN 3357 EN 12516-1
壁厚标准Wall Thickness: ASME B16.34 EN 12516-1
防火标准Fire Safe: API 307 ISO 10497
结构长度Face to Face: DIN 3202
法兰标准End Flange: DIN EN 1092-1
检测标准/Inspection & Testing: DIN 3230 EN 12266

德标Y型过滤器零部件材料

零件名称 碳钢 不锈钢
阀体 GS-C25、WCB 奥式体不锈钢
阀盖 GS-C25、WCB 奥式体不锈钢
SS304 奥式体不锈钢
螺栓 B7 1Cr18Ni9Ti
螺母 2H 1Cr18Ni9Ti
中密封垫片 柔性石墨+SS304 柔性石墨+SS304

德标Y型过滤器主要外形尺寸

公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 如有需要,可以制造成直通式阀体
H 85 95 110 125 145 155 175 210 230 270 300 385 535 680
重量(kg) PN16 3.0 4.0 5.0 7.0 9.0 12.0 16.0 21.0 30.0 43.0 61.0 121.0 154.0 255.0
PN25 3.5 4.0 5.5 7.0 9.0 12.0 16.0 21.0 32.0 47.0 64.0 144.0 178.0 285.0
PN40 4.0 5.0 6.0 8.0 10.0 13.0 19.0 24.5 35.0 51.0 71.0 144.0 178.0 285.0
Kv 7 11 18 26 37 60 100 150 230 330 400 650 1200 1900

德标Y型过滤器,DIN德标过滤器尺寸/结构图:

德标Y型过滤器,DIN德标过滤器尺寸/结构图

售后服务承诺

对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:日标Y型过滤器 更多相关产品:美标Y型过滤器
