蒸汽过滤器

更新时间：2023/2/16　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，蒸汽过滤器售前、售中、售后专业服务。

产品名称：	蒸汽过滤器	产品型号：	GL41H
驱动方式：	自动	连接形式：	法兰,螺纹
结构形式：	Y型	密封结构：	PTFE
压力范围：	1.6MPa-2.5MPa	公称通径：	DN15-500
常用材质：	碳钢,不锈钢	铭牌：	雄工品牌

产品说明

相关产品

订货流程

蒸汽过滤器,Y型蒸汽过滤器产品介绍：

过滤网采用不锈钢双层网结构，坚固耐用、流阻小、排污方便等特点，可用于水、蒸气、油品、酸类、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网。

广泛用于蒸汽、锅炉、空气、水、油品等多种介质的管线中；保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

蒸汽过滤器执行标准

设计规范：HG/T 21637

结构长度：GB/T 12221

连接法兰：JB/T 79

试验与检验：JB/T 9092

产品标识：GB/T 12220

供货规范：JB/T 7928

蒸汽过滤器特点

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长

3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做
4、伸缩型特点：拉伸长度。.大位置可移伸100mm。有利于安装方便。提高工作效率

蒸汽过滤器结构特点

1、采用不锈钢双层网结构，坚固耐用，
2、流阻小、排污方便、纳污量多等等特点，
3、使用维护方便。可根据用户需要设置过滤网的目数。

蒸汽过滤器滤网目数

目数	孔径mm	粒度μm	目数	孔径mm	粒度μm	目数	孔径mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

蒸汽过滤器技术参数

壳体材质	黄铜	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30℃~180℃	-80℃~425℃	-80℃~450℃
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

蒸汽过滤器,Y型蒸汽过滤器尺寸结构图:

蒸汽过滤器,Y型蒸汽过滤器尺寸结构图

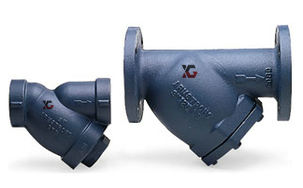

蒸汽过滤器,Y型蒸汽过滤器高清图片

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
