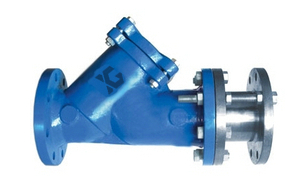

拉杆伸缩过滤器,Y型伸缩过滤器产品介绍:
是Y型过滤器与伸缩接头的组合,要用于高层建筑、多层建筑或工厂内给排水配管,常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,于清除杂物以保证阀类或设备之正常使用。Y型拉杆伸缩过滤器安装于进水管路中各配套阀门的前端,当管道中的介质进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆,补偿管道尺寸,安装灵活。
拉杆伸缩过滤器 结构特点
1、采用不锈钢双层网结构,坚固耐用,
2、流阻小、排污方便、纳污多等特点,
3、使用维护方便。可根据用户需要设置过滤网的目数。
拉杆伸缩过滤器滤网目数
目数 |
孔径mm |
粒度μm |
目数 |
孔径mm |
粒度μm |
目数 |
孔径mm |
粒度μm |
4 |
4.75 |
4750 |
50 |
0.3 |
297 |
650 |
0.021 |
21 |
5 |
4 |
3900 |
60 |
0.25 |
250 |
800 |
0.019 |
19 |
6 |
3.35 |
3350 |
70 |
0.212 |
|
1000 |
0.015 |
15 |
7 |
2.8 |
2800 |
80 |
0.18 |
178 |
1100 |
0.013 |
13 |
8 |
2.36 |
2360 |
100 |
0.15 |
150 |
1300 |
0.011 |
11 |
10 |
2 |
2000 |
120 |
0.125 |
124 |
1600 |
0.01 |
10 |
12 |
1.7 |
1700 |
140 |
0.106 |
104 |
1800 |
0.008 |
8 |
14 |
1.4 |
1400 |
170 |
0.09 |
89 |
2000 |
0.0065 |
6.5 |
16 |
1.18 |
1180 |
200 |
0.074 |
74 |
2500 |
|
5.5 |
18 |
1 |
880 |
230 |
0.063 |
61 |
3000 |
|
5 |
20 |
0.85 |
840 |
270 |
0.053 |
53 |
3500 |
|
4.5 |
25 |
0.71 |
710 |
300 |
0.04 |
48 |
4000 |
|
3.4 |
30 |
0.6 |
590 |
325 |
0.045 |
44 |
5000 |
|
2.7 |
35 |
0.5 |
500 |
400 |
0.038 |
38 |
6000 |
|
2.5 |
40 |
0.425 |
420 |
460 |
0.03 |
30 |
7000 |
|
1.25 |
45 |
0.355 |
350 |
540 |
0.026 |
26 |
|
|
|
拉杆伸缩过滤器技术参数
壳体材质 |
铸铁、球墨铸铁 |
碳钢 |
不锈钢 |
公称通径 |
15~500mm |
伸缩材质 |
铸铁、球墨铸铁、碳钢、不锈钢 |
滤框滤网材质 |
不锈钢 |
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
工作温度(℃) |
-30℃~150℃ |
-80℃~425℃ |
-80℃~450℃ |
公称压力(MPa) |
1.6~10(150Lb~600Lb) |
过滤精度(目/in) |
10~300 |
1.阀体 2.滤芯网 3.密封件 4.滤网盖
拉杆伸缩过滤器,Y型拉杆伸缩过滤器尺寸结构图:
