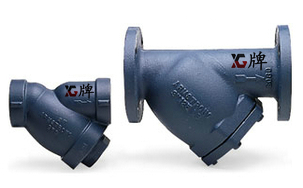

Y型过滤器产品介绍：

用干冷热循环水系统。压缩空气、蒸气、水、油类等介质的管路。Y型过滤器是用来清除管内中的杂质,安装时请安在进口处用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2等 。

Y型过滤器作用：
主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制
Y型过滤器应用范围：
化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
Y型过滤器安装说明：
1.）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
2.）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
3.）本类阀应安装在管道的水平方向或垂直方向。
4.）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

Y型过滤器产品说明

主要应用于口径小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。主要用于水、蒸气等介质。

Y型过滤器结构特点

1、采用不锈钢双层网结构，坚固耐用，
2、结构简单、流阻小、排污方便、纳污多等特点，
3、使用维护方便。可根据用户需要设置过滤网的目数。

Y型过滤器滤网目数

目数	孔径mm	粒度μm	目数	孔径mm	粒度μm	目数	孔径mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

Y型过滤器技术参数

壳体材质	黄铜	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30℃~180℃	-80℃~425℃	-80℃~450℃
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

1.阀体 2.滤芯网 3.密封件 4.滤网盖

Y型过滤器,GL41HY型过滤器尺寸结构图:
