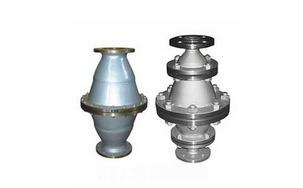

FPC、FPA、FPB天然气阻火器,采用两个GZW-1阻火器组合而成,广泛应用于冶金、化工等行业的天然气输送管道,如加热炉燃料气,石油液化气、煤矿排放、也适用民用煤气管道。可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源,防止非正常情况下火焰在管道中的逆向传播。安全阻火速度1425m/s;极限阻火速度1605m/s。
天然气阻火器结构特点:
天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道火焰具有淬熄作用的原理。
天然气阻火器型号规格尺寸图:
型号
|
公称直径
DN
|
D1
|
D2
|
L
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
FPB-15
|
15
|
18×3
|
57×3.5
|
330
|
330
|
330
|
330
|
FPB-20
|
20
|
25×3
|
57×3.5
|
330
|
330
|
340
|
340
|
FPB-25
|
25
|
32×3.5
|
73×4
|
365
|
365
|
375
|
375
|
FPB-32
|
32
|
38×3.5
|
73×4
|
375
|
375
|
390
|
390
|
FPB-40
|
40
|
45×3.5
|
89×4
|
375
|
375
|
405
|
410
|
FPB-50
|
50
|
57×3.5
|
108×4
|
420
|
420
|
445
|
465
|
FPB-65
|
65
|
73×4
|
133×4.5
|
485
|
485
|
515
|
520
|
FPB-80
|
80
|
89×4
|
159×4.5
|
505
|
505
|
560
|
560
|
FPB-100
|
100
|
108×4
|
219×6
|
555
|
555
|
600
|
645
|
FPB-125
|
125
|
133×4.5
|
273×8
|
615
|
615
|
670
|
720
|
FPB-150
|
150
|
159×4.5
|
325×8
|
665
|
665
|
735
|
800
|
FPB-200
|
200
|
219×6
|
377×9
|
940
|
940
|
1015
|
1100
|
FPB-250
|
250
|
273×8
|
480×10
|
1030
|
1030
|
1150
|
1265
|
FPB-300
|
300
|
325×8
|
529×10
|
1295
|
1295
|
1430
|
1545
|
FPB-350
|
350
|
377×9
|
630×12
|
1300
|
1300
|
1430
|
1545
|
注:1、FPB型天然气阻火器产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造,用户需选用其它标准的连接法兰,请在订货中予以说明。
维护保养
1、 为了确保天然气阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。
2、 天然气阻火器上的流向标记必须与介质流向一致。
3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、 被堵塞的阻火器阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、 清洗天然气阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6、 重新安装天然气阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。
