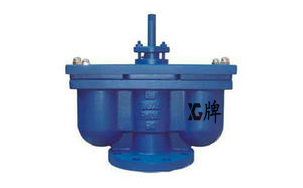

双口排气阀,QB2双口排气阀-上海品牌,beplay下载

双口排气阀

更新时间：2023/2/16　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，双口排气阀售前、售中、售后专业服务。

产品名称：	双口排气阀	产品型号：	QB2
驱动方式：	自动	连接形式：	法兰
结构形式：	双口	密封结构：	橡胶
压力范围：	1.0MPa-1.6MPa	公称通径：	DN40-200
常用材质：	铸铁,球墨铸铁,铸钢,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

双口排气阀,QB2双口排气阀诞生于70年代，体形大,重量重，排气量小，该排气阀在80年代末理想产品，问世以来一直还续用。排气阀是管道必配设备，安装在管道高点或闭气地方，来排除管内气体，来疏通管道，使管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀随时吸气，确保管路安全。

双口排气阀技术参数：

1、工作压力：1.0MPa

2、介质：清水

3、使用温度：常温

4、阀体：HT200

5、浮球：304不锈钢

双口排气阀工作原理

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。

双口排气阀性能作用

在压力管道运行中，快速排气阀能自动排除少量由水中析出的空气，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动大量地进气，使放水加快，缩短停水时间。

双口排气阀结构特点

1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。

双口排气阀主要零部件

1	2	3	4	5		6	7		8	9	10
阀体	密封垫	阀瓣	开槽锥端定位螺钉	阀杆		空心球	阀盖		垫片	填料	排气口垫片
11	12	13	14	15	16			17		18	19
排气端盖	螺母	护盖	螺母	专用螺柱	双头螺柱			填料压盖		螺母	双头螺柱

双口排气阀每小时排气量表

规格	50	75	100	150	200
立方米/小时	4-173	85-352	14-597	22-904	27-1145

双口排气阀主要外形尺寸

型号	公称通径	主要尺寸（mm）
型号	公称通径	D	D1	D2	L	Z-φd	介质	阀体材料
QB2-10	40	145	110	85	430	4-φ18	水	铸铁、铸钢
QB2-10	50	160	125	100	430	4-φ18	水	铸铁、铸钢
QB2-10	75	195	160	135	470	4-φ18	水	铸铁、铸钢
QB2-10	100	215	180	155	500	4-φ18	水	铸铁、铸钢
QB2-10	150	280	240	210	540	8-φ20	水	铸铁、铸钢
QB2-10	200	335	295	265	700	8-φ20	水	铸铁、铸钢

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。

双口排气阀,QB2双口排气阀参数尺寸图:

双口排气阀,QB2双口排气阀参数尺寸图
