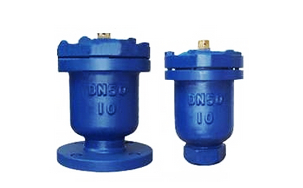

单口排气阀,QB1单口排气阀产品介绍:
适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。
单口排气阀作用原理:
管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
单口排气阀主要用途:
本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
单口排气阀主要特点:
1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。
单口排气阀主要技术参数:
1、介质:清水
2、温度:常温
3、阀体:铸铁、铸钢、不锈钢
4、浮球与塞头:不锈钢
5、密封材料:丁晴橡胶
6、阀体试验打压:1.5mpa
7、浮球、密封试验打压:0.05-1.1MPA不漏水
单口排气阀主要零部件
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
阀体 |
空心球 |
密封垫 |
阀盖 |
排气咀 |
垫圈 |
螺母 |
双头螺柱 |
单口排气阀主要外形尺寸
型号 |
公称通径Dg |
主要及连接尺寸 |
阀体材料 |
D |
D1 |
D2 |
H |
介质 |
QB1-10法兰式 |
15 |
195 |
160 |
85 |
330 |
水 |
铸铁、铸钢、不锈钢 |
20 |
195 |
160 |
85 |
330 |
水 |
铸铁、铸钢、不锈钢 |
25 |
195 |
160 |
85 |
330 |
水 |
铸铁、铸钢、不锈钢 |
QB1-10丝口式 |
1/2" |
|
|
|
280 |
水 |
铸铁、铸钢、不锈钢 |
3/4" |
|
|
|
280 |
水 |
铸铁、铸钢、不锈钢 |
1" |
|
|
|
280 |
水 |
铸铁、铸钢、不锈钢 |
1" 1/4" |
|
|
|
280 |
水 |
铸铁、铸钢、不锈钢 |
1" 1/2" |
|
|
|
280 |
水 |
铸铁、铸钢、不锈钢 |
P41X、P42X快速排气阀介绍:
本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能快速吸进空气,以保管线因负压所产生损坏。
P41X快速排气阀特点
1、能够排除管道中的气体,减少阻力,节约能源。
2、当管道负压时,本产品能快速自动吸气、防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球不锈钢,使用寿命长,安全可靠。
P41X快速排气阀结构尺寸图:
型号 |
DN |
H |
D0 |
D |
D1 |
Z-Φd |
P41X排气阀尺寸表 |
25 |
240 |
185 |
115 |
85 |
4-14 |
50 |
250 |
210 |
160 |
125 |
4-14 |
80 |
335 |
250 |
195 |
160 |
4-18 |
100 |
335 |
250 |
215 |
180 |
8-18 |
150 |
435 |
320 |
280 |
240 |
8-22 |
200 |
475 |
380 |
335 |
295 |
8-22 |
250 |
- |
- |
- |
- |
- |
单口排气阀,QB1单口排气阀参数尺寸图:
