下展式放料阀_不锈钢(304,316,316L)下展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。
上展式放料阀和下展式放料阀区别:
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行处理，使表面硬度达到HRC48～52，耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

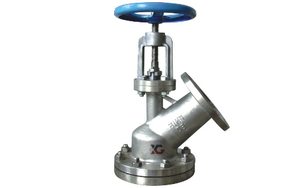

气动下展式放料阀实物图片
下展式放料阀_材质不锈钢(304,316,316L)下展式放料阀结构与原理:
该下展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
工作温度（低用温度为-100℃,高温度为425℃。）
使工作介质为水, 油液体, 酸碱等
下展式放料阀特点与用途：
1、本阀操作简便，运动灵活可靠。
2、阀瓣装置维修简单，密封结构合理，密封圈更换方便实用。
3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域（化学液体、煤浆、矿浆等输送启闭放料用）。
4、其特点是沉淀于反应釜，储藏罐或管道里的化学液体或浆料得于顺畅流通。
不锈钢(304,316,316L)下展式放料阀应用规范：
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008
下展式放料阀_不锈钢(304,316,316L)主要零件材质
| 零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
| 阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
| 螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
| 螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
下展式放料阀主要外形尺寸（上展式）
| DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
| D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
| 25 |
115 |
80 |
115 |
85 |
|
|
| 32 |
135 |
100 |
135 |
100 |
|
|
| 40 |
145 |
110 |
145 |
110 |
80 |
60 |
| 50 |
165 |
125 |
160 |
125 |
85 |
70 |
| 65 |
180 |
145 |
180 |
145 |
130 |
85 |
| 80 |
195 |
160 |
195 |
160 |
135 |
95 |
| 100 |
215 |
180 |
215 |
180 |
160 |
130 |
| 125 |
245 |
210 |
245 |
210 |
160 |
140 |
| 150 |
280 |
240 |
280 |
240 |
185 |
165 |
| 200 |
335 |
295 |
335 |
295 |
/ |
/ |
下展式放料阀主要外形尺寸（下展式）
| DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
| D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
| 25 |
115 |
85 |
135 |
100 |
70 |
40 |
| 32 |
135 |
100 |
145 |
110 |
75 |
55 |
| 40 |
145 |
110 |
160 |
125 |
85 |
65 |
| 50 |
165 |
125 |
180 |
145 |
100 |
70 |
| 65 |
180 |
145 |
195 |
160 |
135 |
90 |
| 80 |
195 |
160 |
215 |
180 |
155 |
130 |
| 100 |
215 |
180 |
245 |
210 |
180 |
135 |
| 125 |
245 |
210 |
280 |
245 |
195 |
145 |
| 150 |
280 |
240 |
335 |
295 |
210 |
185 |
| 200 |
335 |
295 |
405 |
355 |
|
|
下展式放料阀参数尺寸图:
