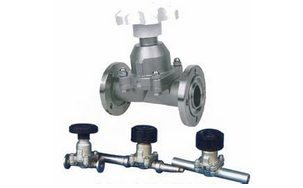

真空隔膜阀,高真空隔膜阀产品介绍：
用于接通或切断真空(压力) 系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀等各种真空阀产品。
高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
真空隔膜阀,高真空隔膜阀主要零件材料
阀体、阀板、阀杆：不锈钢
隔膜：硅橡胶、氟橡胶。
高真空隔膜阀主要技术性能
阀门漏率：≤1.3×10-4 Pa.L/S
适用温度：-25~+80℃(NBR)、-30~+150℃(氟橡胶)
使用压力范围(Pa)
活套法兰：(GB6070、JB919)：0.6×106 ~1.3×10-4
焊接法兰(GB6070、JB919)：1.6×106 ~1.3×10-4
快卸法兰(GB4982)：0.1×106 ~1.3×10-4
螺纹连接：1.6×106 ~1.3×10-4
也可按用户要求的连接标准加工
真空隔膜阀,高真空隔膜阀技术性能
| 适用范围(Pa) |
105～1.3x10-4 |
| 阀门漏率(Pa.L/S) |
≤1.3x10-4 |
| 介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
| 安装位置 |
任意 |
真空隔膜阀,高真空隔膜阀活套法兰连接及外形尺寸
| 型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
n-ΦC |
法兰标准 |
| GM-10 |
10 |
46 |
36 |
55 |
75 |
75 |
4-Φ6 |
JB919 |
| GM-25 |
25 |
70 |
55 |
90 |
115 |
120 |
4-Φ7 |
GB/T6070 |
| GM-40 |
40 |
100 |
80 |
100 |
132 |
150 |
4-Φ9 |
| GM-50 |
50 |
110 |
90 |
100 |
157 |
180 |
4-Φ9 |
真空隔膜阀,高真空隔膜阀快卸法兰(KF)连接及外形尺寸
| 型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
法兰标准 |
| GM-10/KF |
10 |
30 |
12.2 |
55 |
75 |
75 |
GB4892 |
| GM-25/KF |
25 |
40 |
26.2 |
90 |
115 |
100 |
| GM-40/KF |
40 |
55 |
41.2 |
100 |
132 |
150 |
| GM-50/KF |
50 |
75 |
52.2 |
100 |
157 |
180 |
真空隔膜阀,高真空隔膜阀焊接式主要外形尺寸
| 型号 |
通径(DN) |
ΦD |
ΦW |
H |
L |
| GM-10-H(Ⅰ) |
10 |
19 |
55 |
75 |
150 |
| GM-25H(Ⅰ) |
25 |
32 |
90 |
115 |
200 |
| GM-40H(Ⅰ) |
40 |
45 |
100 |
132 |
240 |
| GM-50H(Ⅰ) |
50 |
57 |
100 |
157 |
240 |
| GM-10H(Ⅱ) |
10 |
9 |
55 |
75 |
150 |
| GM-25H(Ⅱ) |
25 |
19 |
90 |
115 |
200 |
注：Ⅰ型为两端焊接 Ⅱ型为一端焊接，另一端插入。
高真空隔膜阀外形及连接尺寸结构图(mm)
