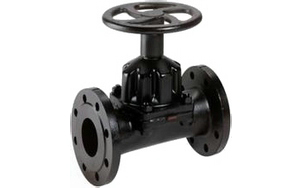

衬胶隔膜阀,堰式衬胶隔膜阀,往复式衬胶隔膜阀,直通式隔膜阀没有堰，流体在阀门内腔直流，基于这一特点，它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说，隔膜的行程较长。因此，这种结构使隔膜选择合成橡胶材料的范围受到了限制。

直通式隔膜阀的流体通道是直的，因此流体损失更小，磨损更小。在低压时增加了隔膜偏转和应力，但也导致了低的压力额定值。

衬胶隔膜阀只需用小的操作力和较短的隔膜行程即可启闭阀门，因此减少了隔膜的扰变量，延长了隔膜的寿命，减少了维修和停机时间，降低了生产成本，是使用.为广泛的隔膜阀。

根据适用介质的不同，衬胶隔膜阀的阀体可采用不同的橡胶，隔膜的材料橡胶或者带有合成橡胶衬里的PTFE。隔膜与承压套相连，承压套再与带螺纹的阀杆相连，关闭阀门时，隔膜被压下，与阀体堰形构造密封，或者与阀门内腔轮廓密封，或者与阀体内的某一部位密封，这取决于内部结构设计。

衬胶隔膜阀结构特点

1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
衬胶隔膜阀型号编制

手动	G41J(堰式)	手动	G641J(往复式)
	G41F5(堰式)		G641F5(往复式)
	G45J(直流式)		G6B41F(常闭式)
	G45F5(直流式)		G6B41F5(常闭式)
电动	G9B41J(防爆式)	电动	G941J(普通型)
	G9B41F5(防爆式)		G941F5(普通型)

衬胶隔膜阀标准规范

遵循规范	STANDARD
设计与制造	GB12239
结构长度	GB1221/JB1688
法兰尺寸	JB78/JB79(GB　HG　SH)
压力试验	GB/T13927
标签	GB12220
供货	GB/T12252

衬胶隔膜阀零部件材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳钢
		Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

衬胶隔膜阀主要外形尺寸

型号	公称通径DN(mm)	尺寸（㎜）
		L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41J10	15	125	95	65	120	4-φ14	-	-	-	-	3.8
	20	135	105	75	120	4-φ14	-	-	-	-	4.2
	25	145	115	85	120	4-φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-φ18	132	150	-	-	7
	40	180	145	110	140	4-φ18	156	176	-	-	9
	50	210	160	125	140	4-φ18	169	195	-	-	12
	65	250	180	145	200	4-φ18	202	236	-	-	18
	80	300	195	160	200	4-φ18	216	256	-	-	24.5
	100	350	215	180	280	8-φ18	270	322	-	-	38.5
	125	400	245	210	320	8-φ18	338	406	-	-	60
	150	460	280	240	320	8-φ23	384	464	-	-	82
G41J	200	570	335	295	400	8-φ23	518	638	-	-	149
	250	680	390	350	500	12-φ23	598	734	-	-	240
	300	790	440	400	560	12-φ23	698	778	-	-	350
	350	900	500	460	560	16-φ23	723	883	-	-	392
	400	1000	565	515	640	16-φ25	868	1078	-	-	585
G45J-10	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238

衬胶隔膜阀参数尺寸结构图:
