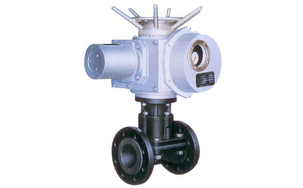

G941J电动隔膜阀产品介绍:
阀体可无衬里或衬胶、衬氟等工艺,以适用不同的介质。电动隔膜阀的启闭是由电动装置的连接轴驱动阀杆螺母,使阀杆作轴向运动,并以此带动阀瓣升降,而达到阀门的开启或关闭。当电源发生故障而中断时,且阀门急需启闭的紧急状况下,应将手—电动切换手柄转换至刻有手动标记的位置上,然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时,阀门即可关闭;反之则开启。当需恢复电动操作时,必须将切换手柄转换至刻有电动标记的位置上,方可进行电动操作。
电动隔膜阀产品特点
1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、弹性密封的开闭件,确保没有内漏。
5、流体通道是直的,因此流体损失更小,磨损更小。
6、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有的密封性和.小的关闭力。
8、衬胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此有的耐腐蚀的特点。
电动隔膜阀,电动衬胶隔膜阀性能规范
型号 |
公称压力PN(MPa) |
试验压力Ps(MPa) |
适用介质 |
工作温度(℃) |
壳体试验 |
密封试验 |
G941-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体J.腐蚀性流体Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) |
≤100 ≤85 ≤150 |
G941-10 |
0.4 |
0.6 |
0.44 |
G941-16 |
1.6 |
2.4 |
1.76 |
电动隔膜阀衬里材质
衬里材质(代号) |
适用温度 |
适用介质 |
硬橡胶(NR) |
-10 o C~85 o C |
除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。 |
软橡胶(BR) |
-10 o C~85 o C ] |
耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性的固态流体,各种浓度稠粘液等。 |
丁基胶(IIR) |
-10 o C~120 o C |
抗腐蚀、耐磨耗。能耐大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 |
(CR)-10 o C~120 o C |
动物油、植物油和无机润滑油及pH值变化范围的腐蚀性泥浆,抗磨性好。 |
铸铁不视裹 |
-40 o C~100 o C |
非腐蚀性介质 |
电动隔膜阀隔膜材质
隔膜材质(代号) |
适宜温度 |
适用介质 |
丁基胶(B级) |
-40 o C~100 o C |
耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
天然胶(Q级) |
-50 o C~100 o C |
用于净化水、无机盐、稀释无机酸。 |
电动隔膜阀,电动衬胶隔膜阀–采用标准
设计与制造 |
结构长度 |
法兰连接 |
GB12239 |
GB12221、JB1688 |
GB4216、JB78 |
电动隔膜阀,电动衬胶隔膜阀–外形尺寸和连接结构图尺寸
公称通径 DN |
公称压力 (MPa) |
工作压力 (MPa) |
L |
D |
D1 |
n-d |
f |
H |
型号 |
输出力矩 N-m |
启闭时间 S |
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
- |
- |
- |
- |
20 |
135 |
105 |
75 |
4-14 |
2 |
- |
- |
- |
- |
25 |
145 |
115 |
85 |
4-14 |
2 |
445 |
Z5-18/16 |
50 |
17 |
32 |
160 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
40 |
180 |
150 |
110 |
4-18 |
3 |
466 |
Z5-18/16 |
50 |
14 |
50 |
210 |
165 |
125 |
4-18 |
3 |
480 |
Z10-18/16 |
50 |
20 |
65 |
250 |
185 |
145 |
4-18 |
3 |
517 |
Z10-18/16 |
50 |
28 |
80 |
300 |
200 |
160 |
4-18 |
3 |
539 |
Z10-36/25 |
100 |
16 |
100 |
350 |
220 |
180 |
8-18 |
3 |
576 |
Z10-36/25 |
100 |
17 |
125 |
400 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
150 |
0.4 |
460 |
285 |
240 |
8-22 |
3 |
660 |
Z15-18/25 |
150 |
53 |
200 |
570 |
340 |
295 |
8-22 |
4 |
860 |
Z20-18/25 |
200 |
53 |
250 |
680 |
395 |
350 |
12-22 |
4 |
- |
Z20-18/25 |
200 |
53 |
300 |
790 |
445 |
400 |
12-22 |
4 |
1003 |
Z20-18/25 |
300 |
45 |
350 |
900 |
505 |
460 |
16-22 |
4 |
- |
ZD30-36a |
300 |
45 |
400 |
1000 |
565 |
515 |
16-25 |
4 |
- |
- |
- |
- |
