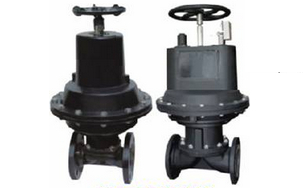

气动衬胶隔膜阀基本原理
隔膜阀的阀体和阀盖之间有一隔膜。隔膜由橡胶或PTFE制成,当隔膜做上、下运动时,就调节了通过阀门的流量,达到调节的目的;当隔膜将阀体的堰面盖住,这时就切断了通过阀门的流量,阀门关闭。气动气动分为 常开型 和 常闭型。
气动衬胶隔膜阀产品特点
1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、弹性密封的开闭件,确保没有内漏。
5、流体通道是直的,因此流体损失更小,磨损更小。
6、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还有的密封性和.小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此有的耐腐蚀的特点。
气动衬胶隔膜阀性能规范
型号 |
公称压力PN(MPa) |
试验压力Ps(MPa) |
适用介质 |
工作温度(℃) |
壳体试验 |
密封试验 |
G6B41-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) |
≤100 ≤85 ≤150 |
G6B41-10 |
0.4 |
0.6 |
0.44 |
G6B41-16 |
1.6 |
2.4 |
1.76 |
气动衬胶隔膜阀衬里材质
衬里材质(代号) |
适用温度 |
适用介质 |
硬橡胶(NR) |
-10 o C~85 o C |
除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。 |
软橡胶(BR) |
-10 o C~85 o C ] |
耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性的固态流体,各种浓度稠粘液等。 |
丁基胶(IIR) |
-10 o C~120 o C |
抗腐蚀、耐磨耗。能耐多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 |
(CR)-10 o C~120 o C |
动物油、植物油和无机润滑油及pH值变化范围的腐蚀性泥浆,抗磨性好。 |
铸铁不视裹 |
-40 o C~100 o C |
非腐蚀性介质 |
气动衬胶隔膜阀隔膜材质
隔膜材质(代号) |
适宜温度 |
适用介质 |
丁基胶(B级) |
-40 o C~100 o C |
耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
天然胶(Q级) |
-50 o C~100 o C |
用于净化水、无机盐、稀释无机酸。 |
气动衬胶隔膜阀零件材料
序号 |
名称 |
材料 |
1 |
体阀 |
铸铁 |
2 |
衬囊层 |
橡胶 |
3 |
隔膜 |
橡胶 |
4 |
阀瓣 |
铸铁 |
5 |
阀盖 |
铸铁 |
6 |
阀杆 |
碳钢 |
7 |
手轮 |
铸铁 |
8 |
活塞 |
碳钢 |
9 |
弹簧 |
2Cr13 |
10 |
气缸盖 |
铸铁 |
11 |
上阀杆 |
2Cr13 |
12 |
手轮 |
铸铁 |
气动衬胶隔膜阀主要外形尺寸
DN mm |
公称压力 MPa |
工作压力 MPa |
L) |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
B |
气源压力 MPa |
气源接头 in |
耗气量 cm3 |
质量 |
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
|
|
20 |
139 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
|
|
25 |
145 |
115 |
85 |
4-14 |
2 |
306 |
320 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
7.5 |
32 |
160 |
140 |
100 |
4-18 |
2 |
410 |
430 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
14.5 |
40 |
180 |
150 |
110 |
4-18 |
3 |
415 |
435 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
16 |
50 |
210 |
165 |
125 |
4-18 |
3 |
463 |
488 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
24.5 |
65 |
250 |
185 |
145 |
4-18 |
3 |
620 |
660 |
160 |
245 |
0.5 |
16×1.5 |
3.725×102 |
30 |
80 |
300 |
200 |
160 |
4-18 |
3 |
627 |
687 |
200 |
245 |
0.5 |
16×1.5 |
3.725×103 |
51.5 |
100 |
350 |
220 |
180 |
8-18 |
3 |
719 |
769 |
240 |
330 |
0.5 |
16×1.5 |
9.458×103 |
86.5 |
125 |
400 |
250 |
210 |
8-18 |
3 |
804 |
872 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
133 |
150 |
460 |
285 |
240 |
8-22 |
3 |
920 |
1000 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
196.5 |
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
1145 |
1265 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
279.5 |
250 |
680 |
395 |
350 |
12-22 |
4 |
|
|
|
|
|
|
|
|
气动衬胶隔膜阀参数尺寸结构图:
